Sortiment oblíbených bílých (servisních) konektorů JST-XH je cenově výhodná sada včetně průhledné plastové krabičky. Vyjde vás výrazně levněji než kdybyste konektory kupovali samostatně.
| Název | Celkem | Popis – obsah balení |
|---|---|---|
| rovné kombinovaná malá sada |
120 ks (320 ks) |
NOVINKA … PH2.0 + XH2.54 rozteč 2.0 + 2.50 mm (2.54 mm) rovné piny do DPS + krimpovací protikusy na kabel po 5–10 ks od konektoru 2+3+4+5 pin krabička 128 × 69 × 23 mm |
| rovné malá sada |
80 ks (230 ks) |
rozteč 2.50 mm (2.54 mm) rovné piny do DPS + krimpovací protikusy na kabel po 10 ks od konektoru 2+3+4+5 pin krabička 128 × 69 × 23 mm |

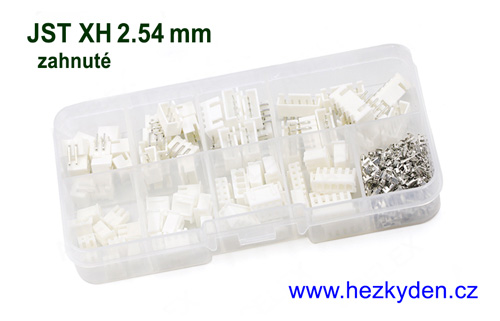

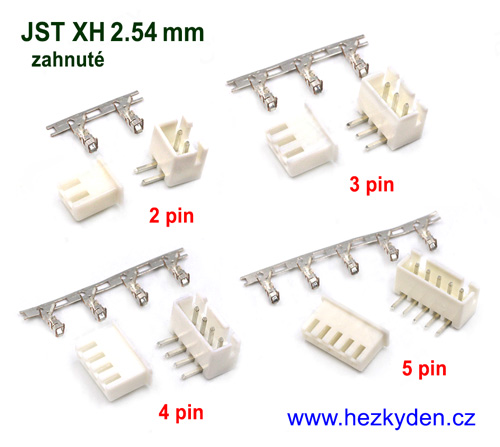

| zahnuté malá sada |
80 ks (230 ks) |
rozteč 2.50 mm (2.54 mm) zahnuté piny do DPS + krimpovací protikusy na kabel po 10 ks od konektoru 2+3+4+5 pin krabička 128 × 69 × 23 mm |

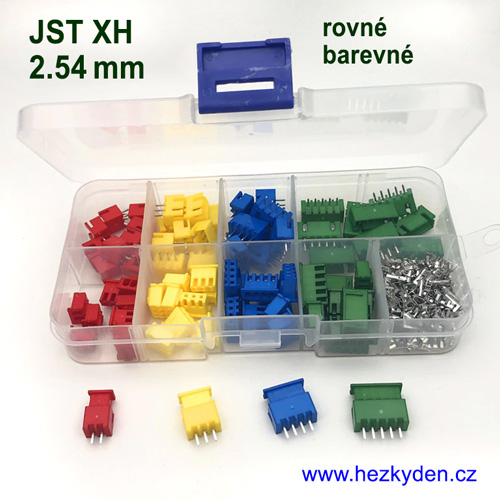

| rovné barevné malá sada |
80 ks (230 ks) |
rozteč 2.50 mm (2.54 mm) rovné piny do DPS + krimpovací protikusy na kabel po 10 ks od konektoru 2+3+4+5 pin krabička 128 × 69 × 23 mm |
| kabelové malá sada |
60 ks |
rozteč 2.50 mm (2.54 mm) krimpovací konektory na kabel (vidlice+zásuvky) po 10 ks od konektoru 2+3+4 pin krabička 128 × 69 × 23 mm |
| rovné střední sada 1 |
160 ks (560 ks) |
rozteč 2.50 mm (2.54 mm) rovné piny do DPS + krimpovací protikusy na kabel po 20+20 ks od konektoru 2+3+4+5 pin krabička 175 × 103 × 22 mm |
| rovné střední sada 2 |
270 ks (720 ks) |
rozteč 2.50 mm (2.54 mm) rovné piny do DPS + krimpovací protikusy na kabel po 20 až 50 ks od konektoru 2+3+4+5 pin krabička 175 × 103 × 22 mm |
| rovné velká sada |
400 ks (1330 ks) |
rozteč 2.50 mm (2.54 mm) rovné piny do DPS + krimpovací protikusy na kabel konektory 2+3+4+5+6+7+8+10 pin krabička 195 × 135 × 35 mm |
| rovné+zahnuté univerzální sada |
100 ks (??? ks) |
rozteč 2.50 mm (2.54 mm) rovné+zahnuté piny do DPS + krimpovací protikusy na kabel konektory 2+3+4+5 pin krabička 175 × 103 × 22 mm |
| konektory+krytky velká speciální sada |
170 ks (705 ks) |
rozteč 2.50 mm (2.54 mm) vidlice azásuvky na kabel + krytky na kabel konektory 3+4+5+6+7 pin + XT60 + T krabička 175 × 103 × 22 mm |
Přesné počty konektorů a pinů jsou uvedeny níže.
Charakteristika
Plastové konektory se zámkem (ochrana proti přepólování a samovolnému rozpojení) typu XH s roztečí 2.50 mm, nikoliv 2.54 mm, jak by se podle zaběhnutého názvu mohlo zdát. Někdy se označují jako servisní konektory, protože se používají v modelářství pro připojení balanceru k bateriovému bloku (packu).
Sady konektorů jsou v plastových organizérech stejné velikosti, které si můžete koupit v našem shopu i prázdné (viz obrázek vpravo).
Úsměvná poznámka:
Některé konkurenční servery uvádějí zcela zcestně jiné množství kusů (například 230 ks u malé sady). To jsou však čínské počty. Jako kusy totiž započítávají piny do konektorů jednotlivě, aby to vypadalo, jako že je těch konektorů hodně.
Praktické info
Správné provedení krimpování ukazuje následující obrázek detailu pinu. Pokud zapájíte do pinu vodič v nevhodném místě (v oblasti izolace), vodič se po chvíli používání ulomí. Stejně tak k tomu může dojít v tom případě, že ocínujete vodič a pájka navzlíná dále do kablíku pod izolaci. Tím přestane být kablík za pinem ohebný a pružný, a po několikerém zasunutí/vysunutí konektoru odpadne. Ruční práce nikdy nedosáhne kvality strojového zpracování konektorů. Proto prodáváme i hotové nakrimpované kablíky (viz níže).
Fotogalerie
Detaily pinů
Sady v krabičkách
Neberte prosím počty konektorů a pinů dogmaticky. Občas dodavatel jemně mění množství v sadách a ani nám o tom dopředu nedá vědět. Snažíme se takovým situacím předcházet pečlivou kontrolou při příjmu, ale jsme jenom lidi.
Malá kombinovaná sada 120 ks (320 ks)

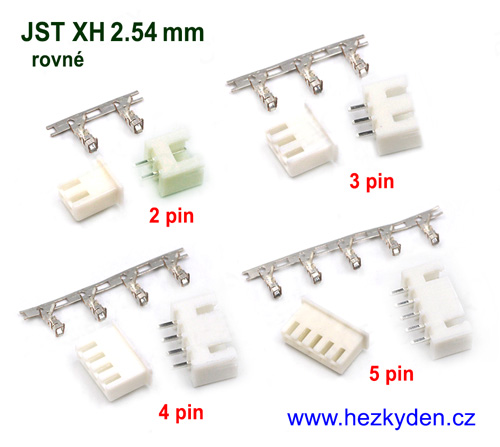

přímé (rovné) konektory (vidlice+zásuvka), konektory JST PH2.0 a JST XH2.54 společně v jedné krabičce.
- 10+10/10+10 ks – 2 pin PH/XH
- 10+10/10+10 ks – 3 pin PH/XH
- 5+5/5+5 ks – 4 pin PH/XH
- 5+5/5+5 ks – 5 pin PH/XH
- 100/100 pinů PH/XH

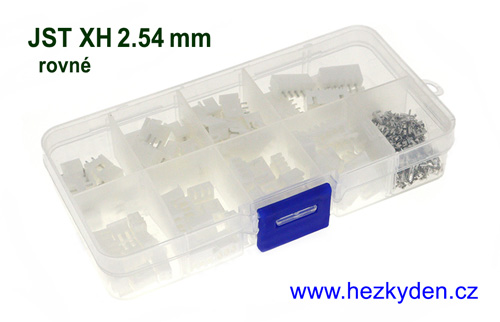

Malá sada 80 ks (230 ks)
přímé nebo zahnuté (podle typu sady) konektory (vidlice+zásuvka)
- 10+10 ks – 2 pin
- 10+10 ks – 3 pin
- 10+10 ks – 4 pin
- 10+10 ks – 5 pin
- 150 pinů

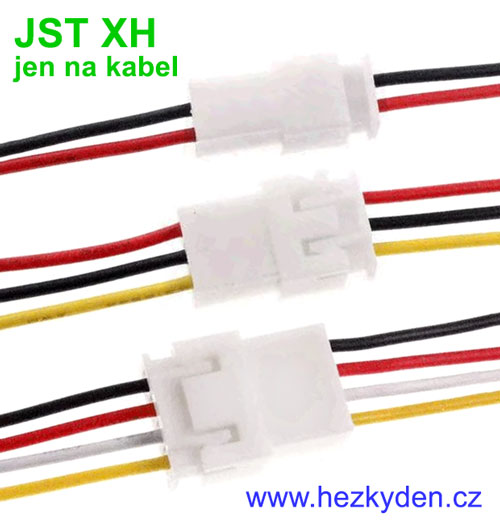

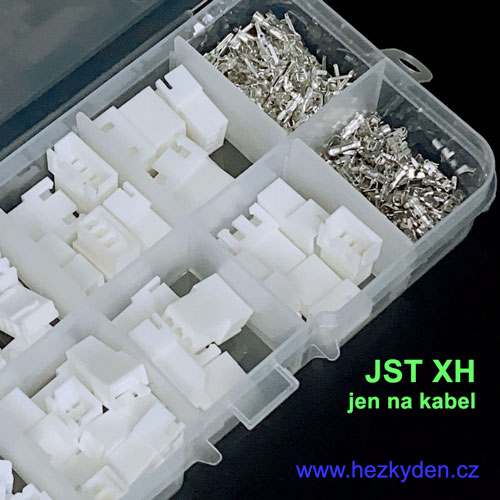

Malá kabelová sada 60 ks
Konektory jen na kabel, vidlice i zásuvky. Zvláště ty jedny jsou nás téměř nedostupné. Neobsahuje žádné konektory do DPS.
- 10+10 ks – 2 pin
- 10+10 ks – 3 pin
- 10+10 ks – 4 pin
- piny nepočítány

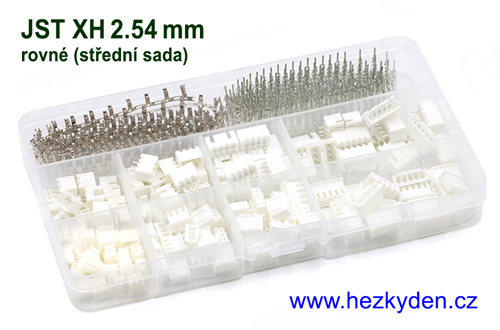

Střední sada 1 – 160 ks (560 ks)
přímé konektory (vidlice+zásuvka)
- 20+20 ks – 2 pin
- 20+20 ks – 3 pin
- 20+20 ks – 4 pin
- 20+20 ks – 5 pin
- 200 pinů – vidlice
- 200 pinů – zásuvky
Střední sada 2 – 270 ks (720 ks)
přímé konektory (vidlice+zásuvka)
- 50+50 ks – 2 pin
- 35+35 ks – 3 pin
- 30+30 ks – 4 pin
- 20+20 ks – 5 pin
- 450 pinů – zásuvky
Velká sada 400 ks (1330 ks)
přímé konektory (vidlice+zásuvka)
- 50+50 ks – 2 pin
- 40+40 ks – 3 pin
- 30+30 ks – 4 pin
- 20+20 ks – 5 pin
- 20+20 ks – 6 pin
- 15+15 ks – 7 pin
- 15+15 ks – 8 pin
- 10+10 ks – 10 pin
- 900 pinů
Čínské počty v praxi: pokud sečtu ve velké sadě všechny konektory do desky, domečky a piny, dává mi to celkem 1300 ks, ale dodavatel uvádí 1330 ks 🙂
Univerzální sada 200 ks (540 ks)
přímé + zahnuté konektory (vidlice + zásuvka rovná + zásuvka zahnutá)
- 40+20+20 ks – 2 pin
- 20+10+10 ks – 3 pin
- 20+10+10 ks – 4 pin
- 20+10+10 ks – 5 pin
- 340 pinů
Barevná sada 80 ks
po 10+10 ks přímý konektor (vidlice+zásuvka)
- 2 pin – červená
- 3 pin – žlutá
- 4 pin – modrá
- 5 pin – zelená

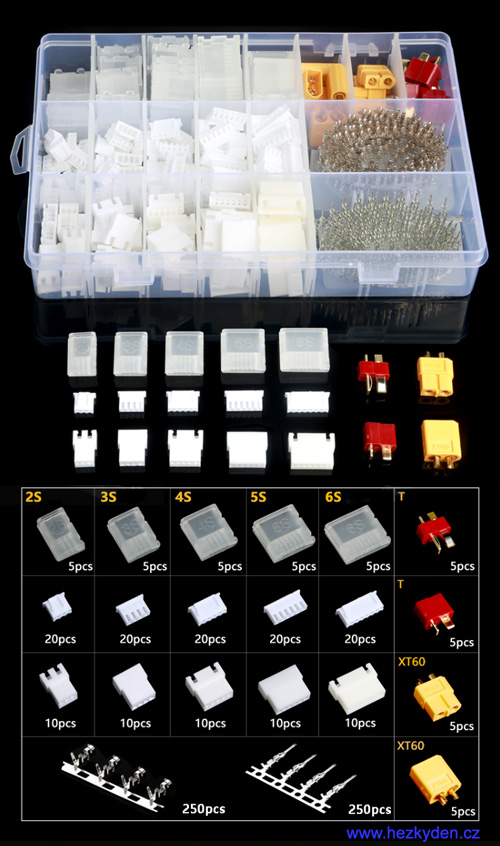

Velká speciální sada 170 ks (705 ks)
Zvláštností této sady jsou krytky na vidlice XH2.54, na které se jen nacvaknou. Jsou určeny pro konektor JST XH, se kterým se často manipuluje. Při rozpojování se tedy tahá za krytku (jako za madlo), netahá se za kabely, tím se prodlužuje životnost kabelů. Typické použití je pro balancéry k akumulátorům, právě s nimi se často pracuje.
Speciální krytky na konektory JST XH jsme se snažili sehnat samostatně, ale nepochodili jsme, zřejmě si je firma kompletující sady nechává někde vyrábět jen pro sebe.
konektory (vidlice na kabel + zásuvka na kabel + krytka)
- 20+10+5 ks – 3 pin (2S)
- 20+10+5 ks – 4 pin (3S)
- 20+10+5 ks – 5 pin (4S)
- 20+10+5 ks – 6 pin (5S)
- 20+10+5 ks – 7 pin (6S)
- 250+250 pinů
- 5+5 ks – XT60 standard
- 5+5 ks – T standard
