Modul spínaného zdroje 12V 2A
Nie je na sklade
Zase brzy bude skladem (pro velký zájem dočasně vyprodáno) - prosíme vydržte.
Náhradou za ně je verze spínaného zdroje 12V 1,5A.
Mohou se hodit např. pro napájení LED pásků apod.

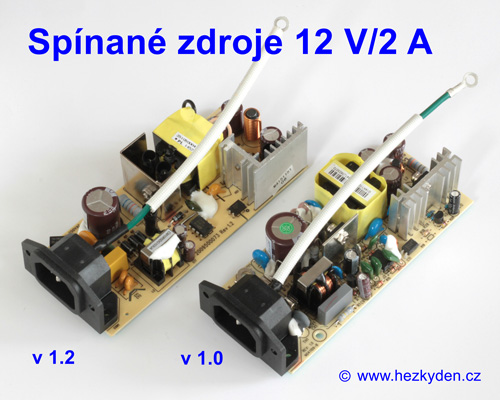

K dispozici jsou dvě velmi podobné varianty se shodnými parametry, liší se jen nepatrně v konstrukci a rozměrech (± 1 až 2 mm). Úvodní fotografii berte jako ilustrační (nafocena jen varianta 1.0). Pokud vám nezáleží na variantě (obě jsou funkčně stejné), dostanete tu, která nám padne první do ruky (nyní je skladem jen v1.0, neboť v1.2 je již doprodaná). Jen u v1.0 chybí trubičkové pojistky T2A/250V.
Obě varianty mají stejné parametry, obě pocházejí z Číny a obě byly ve stejném výrobku značky TP-LINK.
Fotogalerie obou zdrojů je ještě dole na stránce.
Pokud uvažujete, že si napětí zdroje budete upravovat, asi je vhodnější verze 1.0, která je zhotovená komplet klasickou montáží.

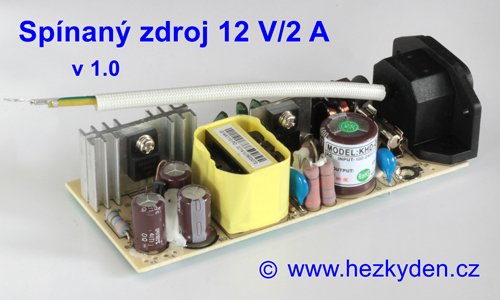

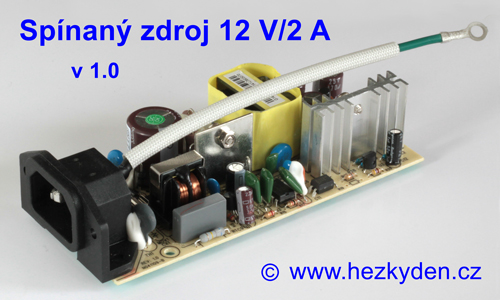

Klasická montáž (standardní součástky), na vstupu obyčejná tavná pojistka 5×20mm T2A/250V (chybí), na výstupu menší žebrovaný chladič.

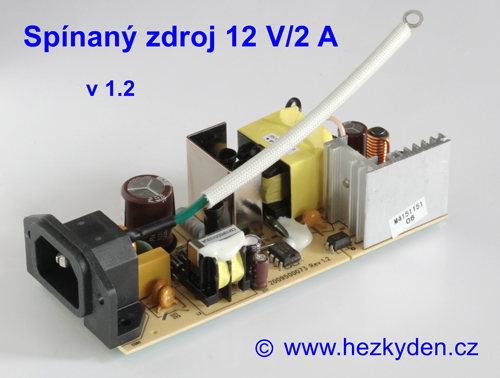

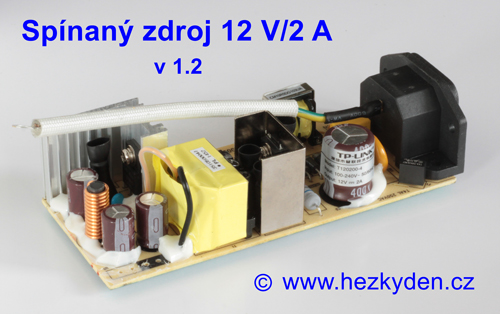

Smíšená montáž (SMD i klasické součástky), na vstupu tavná pojistka ve speciálním pouzdru, na spínacím tranzistoru výstupu i na výstupních usměrňovacích diodách jsou větší chladiče ve tvaru písmene L.
Zapojení spínaného zdroje je klasické. Za vstupní napájecí zásuvkou EURO je pojistka, tlumivka, usměrňovač a vyhlazovací elektrolyt. Pro řízení zdroje je použit brouk UC3842B. Přenos energie přes oddělovací spínané trafo. Zpětná vazba optočlenem PC817. Na výstupu vyhlazovací tlumivka, elektrolyty a trvalá malá zátěž v podobě výkonového rezistoru.

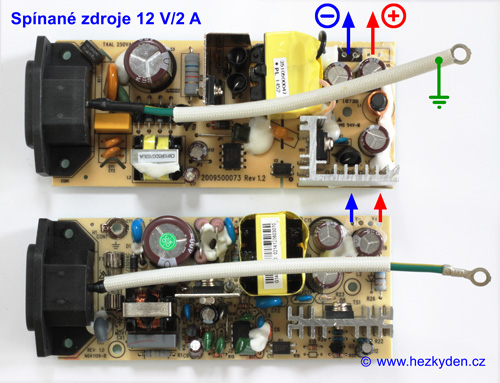

Zapojení výstupu (plus a mínus) poznáte snadno podle polarity výstupního elektrolytického kondenzátoru a popisu na plošném spoji.

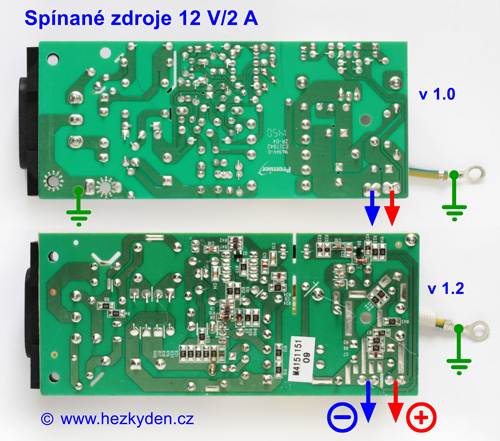

Při manipulaci dbejte vypojeného napájení, jinak by vás zdroj mohl zespoda pěkně kopnout. Plošný spoj není zespodu izolován žádnou ochrannou vrstvou. Při testování si zdroj alespoň položte na nějaký izolant.
Zdroje byly vymontovány z velkých switchů z důvodu změny způsobu jejich napájení přes PoE (centrální správa zálohování napájení). Tyto zdroje jsou v podstatě nové, tj. byly jen vymontovány ze zařízení, které teprve poté bylo nasazeno do ostrého provozu. Po odkoupení jsme jen pár zdrojů namátkou otestovali.
Jaro 2017: doprodáno, už nebudou.
Náhradou za ně je verze spínaného zdroje 12V 1,5A.
