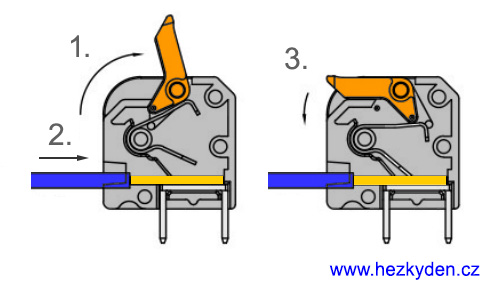

Barevná vícepólová bezšroubová svorkovnice do desky plošných spojů. Stačí jemný pohyb páčkou a vodič drží pevně ve svorce.
Dvě podobná provedení (nedají se mezi sebou kombinovat): svorkovnice s různobarevnými páčkami 8 pólů a svorkovnice s oranžovými páčkami 10 pólů.
Výhody
- Různobarevné provedení jednotlivých pólů
- Jednotlivé póly je možno libovolně uspořádat
- Na páčku se nemusí působit skoro vůbec silou
- Lze roztáhnout na palcový rastr (5,0 – 5,08 mm)
- Upevnění v desce plošných spojů je dvěma vývody
(v desce se ani nehne, u svorkovnic se šroubem je s tím vždy problém, protože se při utahování točí)
Nevýhody
- Rastr je rozdílný v podélném a příčném směru: 5 × 8,2 mm
- Vývody se nevejdou do běžných otvorů v bastldeskách (ty mají průměr 1 mm)
- Na uzavření páčky stačí malá síla, to vzbuzuje pocit, že vodič ve svorkovnici nedrží pevně
- Plnobarevmé (8 pólů) a oranžové (10 pólů) provedení se mezi sebou nedají míchat)
Technické údaje
Údaje vlevo jsou pro plnobarevnou svorkovnici, vpravo pro oranžovou.
- Jmenovité zatížení: 32A 250V / 20A 300V
- Průřez vodiče:
0,2–2,5 mm2 (licna) 0,2–4,0 mm2 (drát) / 0,34–2,5 mm2 - Délka odizolování: 11–13 mm / 8–10 mm
- Počet pólů: 8 / 10
- Šířka segmentu: 5 mm
- Šířka záslepky: 2 mm / 1,5 mm

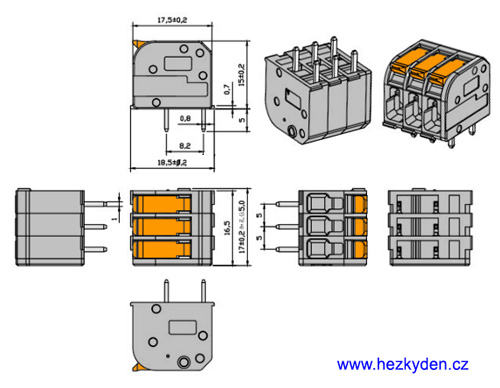

- Šířka celé svorkovnice se záslepkou: 42 mm / 51,5 mm
- Výška: 15 mm
- Hloubka: 17,6 mm / 16,8 mm
- Průřez vývodů: 0,75 × 1,1 mm / 0,8 × 1 mm
- Délka vývodů: 5 mm
- Tělo svorkovnice: Nylon zpomalující hoření
- Kontakty: mosaz (pocínováno)
- Pružinový materiál: nerez
- Provozní teplota: –20 .. +105 °C
- CE
Dostupnost a skladová zásoba
Objednal jsem na zkoušku pár vzorků, které jsou teď skladem.
