DC/DC zvyšující měnič JYE 140 pro osciloskop DSO138 standard od firmy Jyetech.

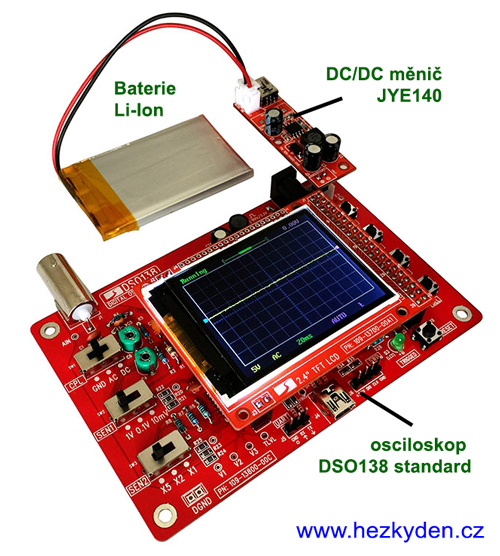

Tento DC/DC zvyšující měnič je doporučovaným doplňkem pro osciloskop DSO138 standard pro napájení z baterie Li-Ion nebo USB, aby se snadno mohl změnit v přenosné zařízení. Nejednodušší napájení je z powerbanky přes vstupní konektor USB mini. Je postaven na bázi obvodu MC34063.
Technické údaje
- Vstupní napětí 3,5–8 V
- Výstupn 9 V s maximálním proudem 150 mA
- Maximální výstupní proud 800 mA (externí) nebo 1000 mA (z baterie)
- Maximální zvlnění 100 mVpk při 9 V/150 mA
- Připojení přes konektor USB mini (jen vstup) nebo XH (vstup/výstup)
- Rozměry: 16,5 × 50 mm
Modul JYE140 je navržen ke spolupráci s nabíjecím modulem JYE118, jeho přítomnost však není nutná, pouze rozšiřuje možnosti měniče.
Na modulu není potřeba nic nastavovat (napětí/proud). Modul jen obsahuje dvě propojky, kterými se nastavuje vstupní zdroj napájení a propojení s modulem JYE118.
Schéma zapojení spolu s komentářem (anglicky) je uvedeno v datasheetu modulu (viz odkaz níže).
