GSM modem Telit GE864

22,00

GE864 je kompaktní čtyřpásmový GSM/GPRS modul. Je dodáván jako embedded modul.

Skladem

Kategórie:
ID: 1185     Poslední změna:  29.1.2019

Nízká vestavná výška GSM modulu činí z GE864 ideální platformu pro malé a přitom velmi výkonné aplikace, jako jsou například telematika, správa vozového parku, sledování, bezpečnost a navigace vozidel.

K nejlepším klíčovým vlastnostem modulu patří velmi nízká spotřeba a adaptivní mikrokontrolér pro hot start.

GSM modem Telit GE864 podporuje funkci m2mLOCATE, což je cloudová služba, která poskytuje pozici založenou na získávání cellulárních ID. Přístupem do databáze zahrnující přes 40 milionů buněk může m2mLOCATE poskytnout pozici pro každou možnou lokaci, včetně vnitřní (uvnitř budov), podzemní, venkovní nebo hraniční polohy.

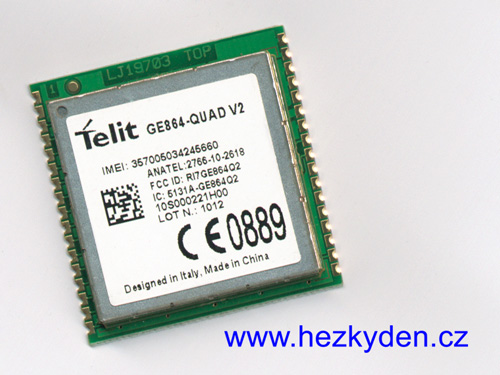

GSM modem Telit GE864

Další GSM moduly jsou v sekci: VF moduly

Technické údaje

Přesné označení součástky: GE864-QUAD V2 (GE864Q2)

  • Čtyři pásma: GSM/GPRS Quad-band EGSM 850/900/1800/1900 MHz
  • GPRS multi-slot class 10
  • GPRS mobile station class B
  • Compliant GSM phase 2/2+
    – Class 4 (2 W @ 850/900 MHz)
    – Class 1 (1 W @ 1800/1900MHz)
  • Ovládání přes AT příkazy
  • Napájení: 3,22 až 4,5 V (doporučeno 3,8 V)
  • Velmi nízká spotřeba
  • Rozsah pracovních teplot: -40 až +85 °C

Rozměry a podoba

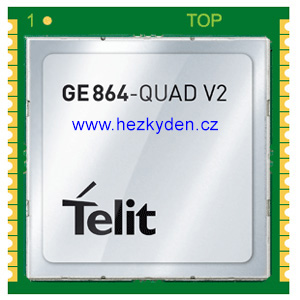

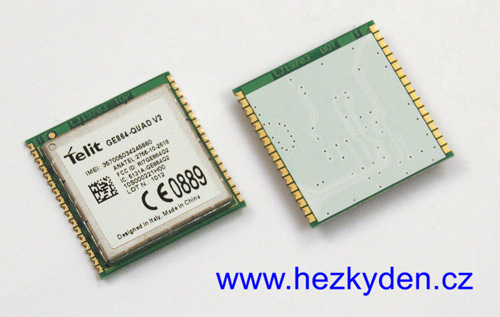

Typ GSM modemu GE864, který je v naší nabídce, je modul BGA osazený na nosné destičce, přesně tak jak je vyobrazen na doprovodných fotografiích. Nikoliv samotné pouzdro BGA, ani modul na desce s konektorem nebo s držákem SIM karty.
Nosná deska má 34 zlacených vývodů po obou stranách, tj. 2 × 17. Vývod č. 1 je vlevo nahoře při pohledu shora a je na desce označen.

  • Celkové rozměry modulu: 33,8 mm × 34,5 mm × 4 mm
  • Rozteč sousedních vývodů: 1,9 mm
  • Šířka vývodu (plošky): 1,65 mm
  • Rozměry BGA modulu: 30 mm × 30 mm × 2,8 mm
  • Hmotnost BGA modulu: 6 g

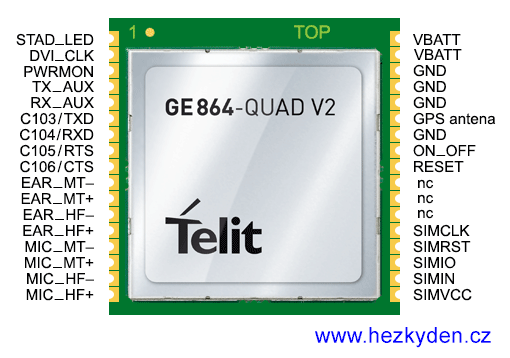

Zapojení vývodů

Pin layout, Pin diagram
GSM modem Telit GE864 zapojení vývodů

Upozornění: Na tomto modulu nejsou od BGA vyvedeny úplně všechny dostupné vývody GE864-QUAD V2, takže není možné zcela využít všech funkcí, které tento pokročilý GSM prvek nabízí.

Datasheet

Telit (výrobce)

Náš server (kopie PDF)

Cena GE864

Výprodejová cena: 550 Kč za 1 ks (nejsem plátce DPH).

  • Skladem je cca 20 ks.
  • Při odběru většího množství už není možná další sleva.
    Běžná cena se pohybuje kolem 40 EUR.
    Oproti původní ceně je naše cena méně než poloviční.
  • Cena v Evropě: viz např. wivia.com

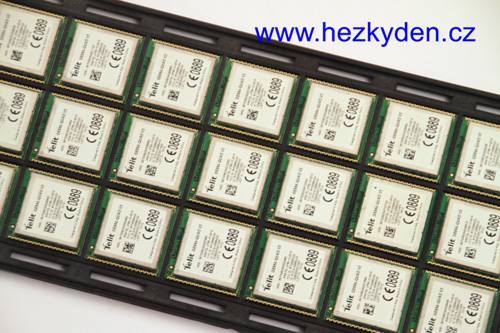

  • Výprodej součástek z ukončeného vývoje. Moduly jsou v původním balení (viz obrázek níže). Skladováno déle než dva roky.

Odkazy

Další GSM moduly jsou v sekci: VF moduly



GSM modem Telit GE864-QUAD V2

GSM modem Telit GE864 modul
