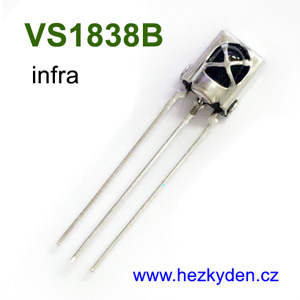

Infra přijímač typu 1838 je součástka složená z fotodiody, IR detektoru a demodulátoru.

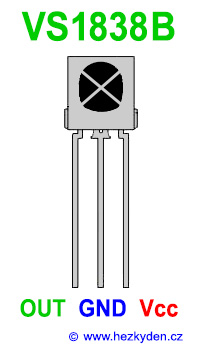

Součástka má vnější stínění, které je připojeno na prostřední vývod GND. Vstupní světelný paprsek v pásmu infra je koncentrován plastovou čočkou a zpracován následným infra filtrem. Díky tomu na funkci obvodu nemá vliv běžné denní světlo.
Technické parametry
Infra-přijímač (IR fototranzistor s dekodérem/demodulátorem).
- Max. nosná frekvence: 38 kHz
- Vlnová délka: infra
- Napájecí napětí Vcc: 2,7 až 5,5 V
- Vlastní spotřeba: typ. 0,4 mA
- Výrobce: Čína
Tuto nebo podobnou součástku najdete v každé televizi, set-top-boxu nebo DVD přehrávači. Slouží pro příjem modulovaných signálů z dálkových ovladačů.
Alternativní typ: HX1838
Doporučené použití
Ve spojitosti s testerem součástek GM328A doporučujeme tento fototranzistor jako doplněk k detekci kódů tlačítek z dálkových ovladačů. Od 6/2021 ho k němu dáváme automaticky zdarma a není tedy nutno fototranzistor objednávat zvlášť.
Poprodejní podpora
Pokud jste si už dříve od nás tester GM328A koupili, stačí připsat do poznámky k další objednávce, že byste chtěli fototranzistor VS1838B a my vám ho rádi zdarma pošleme.
