Profesionálně zhotovené kabely (propojky/prodlužovačky) s různými konektory SMA a R-SMA. Koncovky na obou stranách kabelu. Koaxiální kabel RG316, impedance 50 Ω.
Obrázek koncovek se zobrazí jakmile vyberete i délku.
Celkem šest různých typů kombinací konektorů.
- Celková délka kabelu: 10 cm/20 cm/30 cm/50 cm/80 cm/100 cm/150 cm/200 cm/300 cm/500 cm
- Kabel: RG-316, impedance 50 Ω, dielektrikum PTFE
- Podrobnější údaje o kabelu níže
Varianty

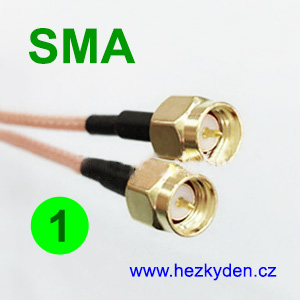

- SMA vidlice rovná (s kolíkem) – SMA vidlice rovná (s kolíkem)

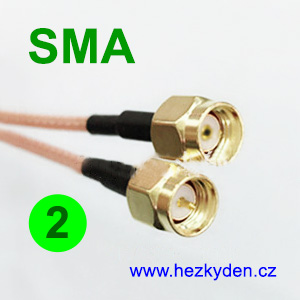

- SMA vidlice rovná (s kolíkem) – SMA vidlice rovná (s dutinkou)

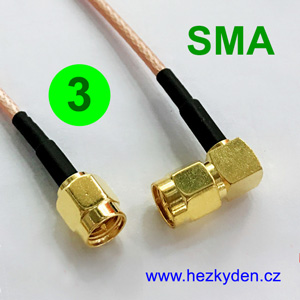

- SMA vidlice rovná (s kolíkem) – SMA vidlice zahnutá (s kolíkem)

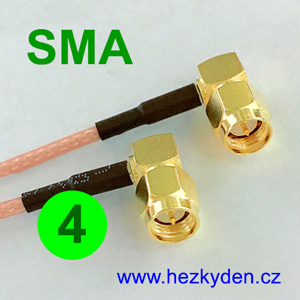

- SMA vidlice zahnutá (s kolíkem) – SMA vidlice zahnutá (s kolíkem)

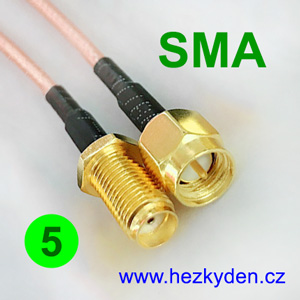

- SMA vidlice rovná (s kolíkem) – SMA zásuvka (s dutinkou) … prodlužovačka SMA

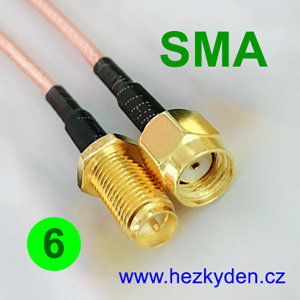

- SMA vidlice rovná (s dutinkou) – SMA zásuvka rovná (s kolíkem)
tyto inverzní typy se používají pro WiFi … prodlužovačka R-SMA
Poznámka: SMA zásuvky (var. 5 a 6) dostáváte pochopitelně s matičkami, i když na fotografiích nejsou. Matice s podložkami jsou součástí dodávky kabelů, protože jinak by tyto konektory nešly přišroubovat do panelu.
Koaxiální kabel
Přesné označení: M17/113-RG316
Konstrukce | Materiál | Průměr (mm) | |
---|---|---|---|
1 | Vnitřní vodič | měděná licna | 0.52 (spleteno ze 7× 0.175) |
2 | Dielektrikum | PTFE (teflon) | 1.55 |
3 | Opletení | postříbřená měděná punčoška | 1.95 |
4 | Izolace | FEP (polymer na bázi teflonu) | 2.5 (vnější průměr) |
Vlastnost | Hodnota |
---|---|
Impedance | 50 Ω |
Kapacita | 96.5 pF/m |
Činitel zkrácení | 0.695 |
Odolnost proti napětí | 2000 Vef |
Pracovní napětí | 900 Vef |
Pracovní frekvence | max 3 GHz |
Vlastnost | Hodnota |
---|---|
Min. poloměr ohybu | 13 mm |
Hmotnost | 16 kg/km |
Teplotní rozsah | –55..200 °C |
RoHS | ano |
Kmitočet | Útlum (typ.) | Přenášený výkon (max.) |
---|---|---|
50 | 28.5 dB/100 m | 400 W |
400 | 57.5 dB/100 m | 210 W |
1000 | 89.8 dB/100 m | 135 W |
3000 | 169.5 dB/100 m | 76 W |
Dostupnost a skladová zásoba
Patří k trvalému sortimentu. Skladem jednotky až desítku kusů od varianty.
