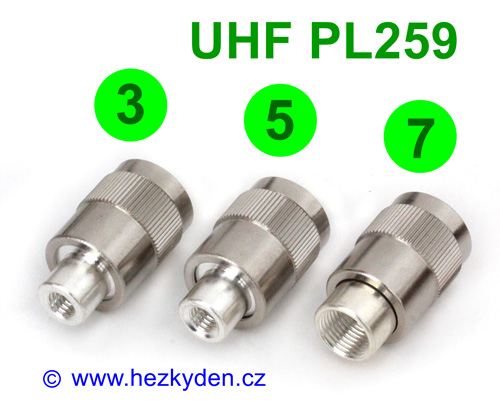

Konektor (vidlice) UHF PL259 na kabel pro čtyři různé průměry kabelu.
Rozměr konektoru UHF PL259
| Velikost | Průměr otvoru = = vnitřní průměr závitu |
Průměr stonku |
|---|---|---|
| vel. 3 | 5.7 mm | 10.5 mm |
| vel. 5 | 7.4 mm | 10.5 mm |
| vel. 7 | 10 mm | 13 mm |
| vel. 9 | 12.35 mm *) | 13.85 mm |

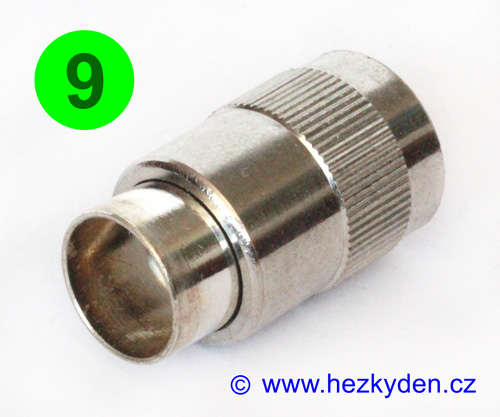

*) Konektor vel. 9 nemá vnitřní závit = vnitřní stěna pro kabel je hladká – viz foto níže.
Kabel by tedy měl mít o chlup větší průměr než je vnitřní průměr závitu, aby v konektoru držel pevně. Při montáži je ho třeba do konektoru „nakroutit“, a poté fixovat se stonkem tepelně smršťovací bužírkou.
Když budete potřebovat více kusů, je lepší si nejprve jeden vyzkoušet.
Středový vodič se připájí do pinu.
