Konektory SH1.0mm s kabelem

Bílé subminiaturní konektory SH1.0 mm včetně kablíků určitě najdou uplatnění také ve vaší v konstruktérské praxi.

Ušetřete čas sestavováním titěrných konektorů JST SH a kupte si rovnou hotové konektory s nakrimpovanými barevnými kabely.

Charakteristika

Plastové konektory se zámkem (ochrana proti přepólování a samovolnému rozpojení) typu SH s roztečí 1.0 mm.

Piny

Vždy se začíná od pinu č. 1 (černá). Minimální konfigurace konektoru je dvoupinová.

Pokud potřebujete barvy uspořádat jinak, stačí ostrou pinzetou nebo jehlou vycvaknout pin a přehodit ho na pozici jiného pinu.

Výjimka: konektor 3 pin to má úplně jinak zpřeházené.

Kabely

• Typ vodiče: UL 1571 (PVC, 30 V, 80 °C)
• Průřez: AWG28
• Vnější průměr (s izolací): 0,9 mm
• Měděná pocínovaná licna
• Lanko spleteno ze 7 drátků o průměru 0,11 mm

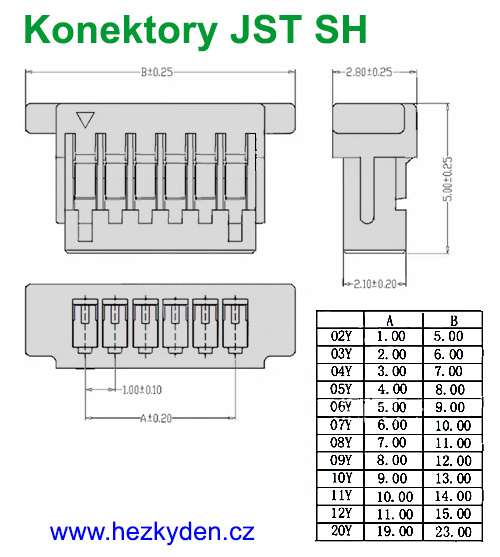

Rozměry

Osobní poznámky

Při své radioamatérské praxi mě nebavilo tyto konektory pájet, tak jsem hledal už hotové kabely. Ruční práce nikdy nedosáhne kvality strojového zpracování konektorů. Je to teď prima, sám je používám.

Praktické info

Správné provedení krimpování ukazuje následující obrázek detailu pinu. Pokud zapájíte do pinu vodič v nevhodném místě (v oblasti izolace), vodič se po chvíli používání ulomí. Stejně tak k tomu může dojít v tom případě, že ocínujete vodič a pájka navzlíná dále do kablíku pod izolaci. Tím přestane být kablík za pinem ohebný a pružný, a po několikerém zasunutí/vysunutí odpadne.

Fotogalerie

Ukázky konektorů JST SH-1.0-mm

Připravujeme

JST SH1.0

Konektory nabízíme v těchto kombinacích:

• Kabely s konektory JST SH na jedné straně (právě zobrazeno)
• Sady konektorů JST SH (připravujeme)
