Napájecí konektor XT30 (XT-30) je určen pro velké proudy. Toto provedení má uzpůsobené vývody pro montáž do desky plošných spojů na stojato.
Označení

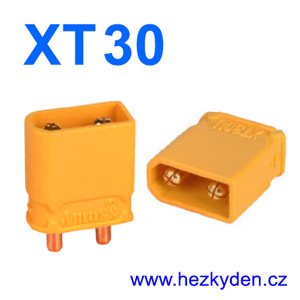

- vidlice: XT30UPB-M

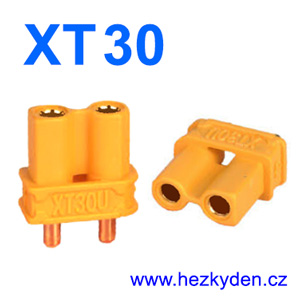

- zásuvka: XT30UPB-F
Mechanická kontrukce
Pozlacené vývody jsou pro montáž do desky plošných spojů (DPS) a mají kruhový průřez. Průměr je 1,6 mm a délka 3 mm.
Zapojení a maximální zatížení
Typické zapojení (polarita): mínus je u zkosené strany, plus je u rovné.
Zlacené piny. Jmenovité zatížení pro jeden kontakt je 15 A. XT30 je spolehlivý silový konektor dimenzovaný na vysoké proudy.
Použití
Nejčastěji se konektory XT30 používají v modelařině – napájení modelů z bateriových packů.
Technické údaje XT30
- Maximální napětí: 500 V DC
- Jmenovitý proud: 15 A
- Špičkový proud: 30 A
- Průměr vývodu do desky: 1,6 mm
- Životnost: 1000 cyklů
- Přechodový odpor: max 0,65 mΩ
- Teplotní rozsah: –40..+120 °C
- Materiál kontaktů: mosaz, zlaceno
- Materiál těla konektoru: PA DF25 V0
- Certifikace: CE/UL, UL94 V0
- Výrobce: Amass, Čína
Fotogalerie
Otvory do plošného spoje jsou pro oba konektory stejné (vidlice/zásuvka).
Odkazy
- XT30UPB-M – datasheet
- XT30UPB-F – datasheet
- řada XT30U – datasheet
- www.china-amass.com – výrobce
