Univerzální krabička ze šedého plastu šířky 4M (4 moduly) na DIN lištu upravená pro různé typy měřidel.
Úpravy krabičky spočívají ve výřezech pro různé typy měřidel, pro které není adekvátní náhrada v modulech na DIN lištu.
Titulní obrázky s vestavěnými měřidly slouží jen pro názornost použití – krabička Modulbox je dodávána bez měřidel.
Popis úprav
Varianta 1
Určeno pro přístroje (voltmetry, ampérmetry, hodiny, termostaty, teploměry, vlhkoměry, časové relé, …) rámečku STANDARD s otvorem 45,7 × 26,5 mm. Obdélníkový výřez je v horním víčku umístěn u levého dolního okraje tak, aby překryl tři původní otvory pro LED diody. Napravo zůstává velký kulatý otvor, který je možné využít pro tlačítko nebo konektor. Plochu nad výřezem je možno využít k popisu přístroje.
Protože na víčku po vyříznutí otvoru moc materiálu nezůstane, vkládejte měřidlo s citem, aby víčko neprasklo. Bylo sice možné udělat otvor větší, ale to by měřidlo ve víčku příliš nedrželo – viklalo by se a šlo by zepředu snadno vytáhnout. Kdo bude požadovat větší vůli, může si sám v místě u zámků skalpelem odškábnout kousek materiálu nebo zaoblit hrany výřezu.
Varianta 2

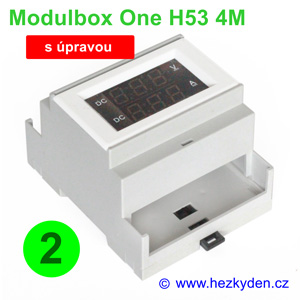

Určeno pro panelová měřidla s Hallovou sondou nebo jiná měřidla mající rámeček s vnějším rozměrem 70 × 40,3 mm. U krabičky Modulbox jsou frézovány oba boční okraje a shora rozšířeny oba výřezy pro boční zámky měřidla. Dodáváno bez víčka (není potřeba).
Měřidlo do krabičky na DIN lištu krásně zapadne (tam to jde dobře). Měřidlo se podaří vyndat jen tak, že jeho zámky otevřete zespodu (zdola) tuhými nerezovými páčidly.
Proč
Měřáky v rámečku STANDARD ve své konstrukční praxi hojně používám. Už mě nebavilo neustále stejné otvory vyřezávat ručně. Tak jsem zakoupil CNC frézku a postupně vytvářím programy pro výřezy na různá měřidla do různých krabiček. Věřím, že i svým zákazníkům ušetřím čas, protože asi nejsem jediný, kdo rád věší moduly na DIN lištu.
