Robustní ráčnové krimpovací/lisovací kleště na konektory se sadou vyměnitelných čelistí. Celkem jich je 7. Beznástrojová výměna čelistí prostřednictvím rychloupínacího mechanismu.
Místo fixačních šroubů, na které bylo nutno použít u standardních kleští inbusový klíč, mají tyto kleště speciální upínací mechanismus. Stačí zatlačit prstem a čelist lze pohodlně vysunout. Výměna čelisti je tak záležitostí několika sekund. Detailní obrázky/video rychlopupínacího mechanismu připravujeme.
Varianty
- ANO = s černým praktickým pouzdrem na zip (dražší)
- NE = bez praktického pouzdra (levnější)
Praktické info
Když jsem začínal krimpovat konektory, netušil jsem pro jakou velikost jaké čelisti použít. Zkoušením jsem zjistil pro jaké typy pinů jsou jednotlivé části kleští určeny. Abych vám usnadnil začátky, přehledně jsem to sepsal do tabulek ke každým kleštím. Také jsem od svého dodavatele stáhnul instruktážní videa – viz odkazy na konci stránky. Když jsem se s nimi naučil pracovat já, dokážete to taky.
Sada obsahuje
Celkem máte k dispozici 7 čelistí, z toho jedny jsou v kleštích (SN58B) a zbylých šest je zabaleno jednotlivě v sáčcích vedle (SN2546B, SN2549, SN02C, SN03H, SN06WF, SN06). Můžete si vybrat, zda k tomu budete chtít praktické rozevírací pouzdro, je to taková černá taštička na zip (viz Varianty výše).

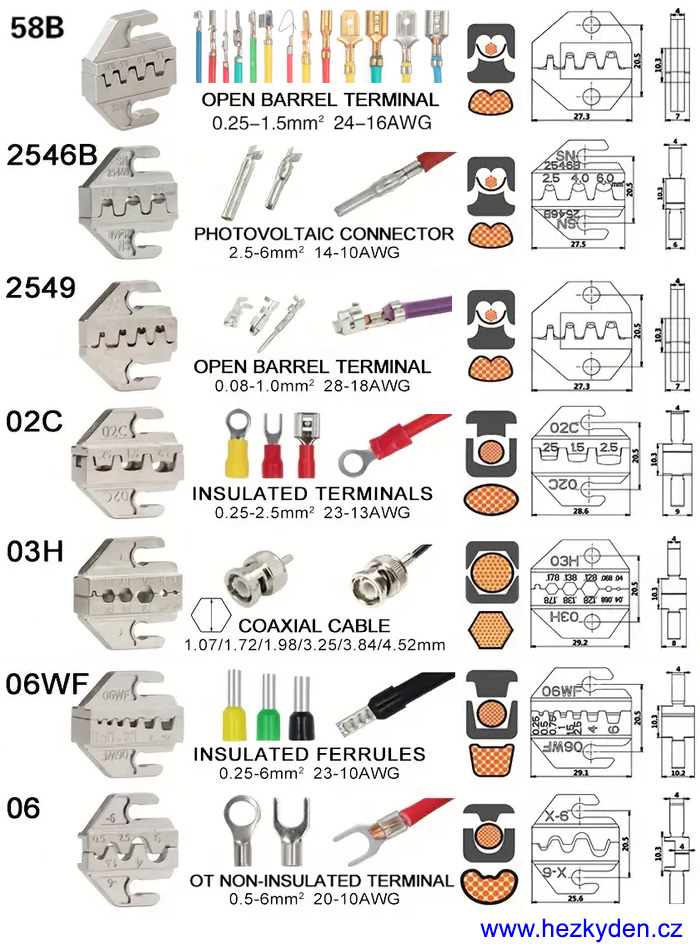

Přehled všech typů čelistí
| Čelisti | Pro průřez vodiče (mm2) | Rozsah AWG | Typ konektoru |
|---|---|---|---|
| SN-58B | 0.25-0.5-1.0-1.5 | 16–26 | neizolovaný |
| SN-2546B | 2.5-4.0-6.0 | 10–14 | neizolovaný |
| SN-2549 | 0.08-0.25-0.5-1.0 | 17–28 | neizolovaný |
| SN-02C | 0.25-1.5-2.5 | 14–22 | izolovaný |
| SN-03H | 0.04-0.068-0.178-0.138-0.128 | koaxiál | |
| SN-06WF | 0.25-0.5-0.75-1.0-1.5-2.5-4.0-6.0 | 10–23 | trubičky |
| SN-06 | 0.5-2.5-6.0 | 16–24 | kabelová oka |
Proč krimpovat
Správné provedení krimpování ukazuje následující obrázek detailu pinu. Někteří bastlíři-začátečníci mají tendenci piny konektorů JST pájet. Pokud totiž zapájíte do pinu vodič v nevhodném místě (v oblasti izolace), vodič se po chvíli používání ulomí. Stejně tak k tomu může dojít v tom případě, že ocínujete vodič a pájka navzlíná dále do kablíku pod izolaci. Tím přestane být kablík za pinem ohebný a pružný, a po několikerém zasunutí/vysunutí rovněž odpadne.
Proč v sortimentu
Sám mám v šuplíku dvoje nejpoužívanější kleště SN-01BM a SN-2549. Jenže tak jednou za čas potřebuji i něco jiného. A už nechci kupovat další kleště, jednak zabírají docela místo a také se mi to jeví jako nadbytečná investice pro takhle řídké použití. Sadou čelistí jsem vše vyřešil. Předpokládám, že nejsem sám, kdo řeší podobný problém. Určitě chcete mít jedny nebo dvoje kleště pro časté použití vždy připravené, a když pak jednou za uherský rok potřebujete jiné čelisti, tak si je na tu chvíli prohodíte.
Odkazy
Instruktážní videa
- Ruční krimpování konektorů – rozcestník
- Konektor PH 2.0 mm – bílý domeček
- Konektor XH 2.54 mm – bílý domeček
- Konektor SYP (červený domeček) – kleště SN-58B
- Konektor SM 2.54 mm – černý domeček
- Konektor Dupont – černý domeček
- Faston kulatý 4mm – kleště SN-58B
- Faston 4,8mm
- Faston 4,8mm (Autokonektory typ 2) (bílý domeček) – kleště SN-58B
- Faston 6,3mm (Autokonektory typ 3) (bílý domeček) – kleště SN-58B
Skladová dostupnost a cena
Patří k trvalému sortimentu. Skladovou zásobu se snažíme udržovat. V případĕ momentálního vyprodání brzy doplníme.
Názvosloví
Správně se neto nástroj nazývá krimpovací kleště, nikoliv krimplovací kleště. Pochází to z anglického „crimp tool“ (krimpovací nástroj).
Ve výkladovém slovníku „crimp“ znamená vtlačit něco do malých záhybů nebo křivek. A to přesně tyto kleště dělají.
