Kombinovaný elektroměr na DIN lištu pro měření střídavého napětí a proudu (AC). Měří napětí, proud, výkon a také měří provozní čas a spotřebu energie.

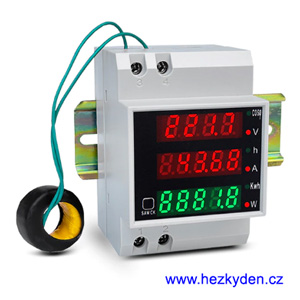

Proud (až do 100 A) se měří bezkontaktně zabudovanou (interní) nebo externí snímací cívkou (v ceně měřidla). V obou případech se vodič jen prostrčí otvorem.
Pro všechny veličiny je červeno-zelený LED displej (tři displeje pod sebou). Vlevo dole je ovládací tlačítko pro přepínání veličin a nulování.
Technické parametry
- Měřené a napájecí napětí: 80–300 V~
Měřené napětí: pevný rozsah s rozlišením desetin voltu
Napájecí napětí: jen 50/60 Hz a jen sinusový průběh (viz také níže) - Snímání proudu: 0,0–99.9 A~
- Kmitočet sítě: 50–60 Hz
- Napájení měřidla z měřeného napětí.
- Spotřeba menší než 1 W.
- Přesnost ±1 % ±2 čísla
- Stupeň krytí: IP20
Důležité info
Je třeba si uvědomit, že měřidlo je sestaveno z levných součástek a tudíž vyhoví jen pro orientační měření. Měřidlo správně ukazuje jen hodnotu střídavého napětí sinusového průběhu. Pokud budete chtít měřit napětí s průběhem modifikované sinusovky nebo dokonce trapézový průběh, bude měření zkresleno podle míry odlišnosti od sinusovky. U trapézového/obdélníkového průběhu navíc hrozí zničení měřidla. Pro měření střídavého napětí vyšší frekvence (řádu kHz), které produkují některé měniče (střídače/invertory), je měřidlo zcela nevhodné.
Měřené veličiny
| Veličina | Rozsah | Zobrazení |
|---|---|---|
| Střídavé napětí (voltmetr) | 40–300 V~ | 40.0 – 300.0 |
| Střídavý proud (ampérmetr) | 100 A~ | 0.00 – 100.0 |
| Výkon (wattmetr) | 30 kW | 0 – 30000 W |
| Provozní čas | 999.59 h | |
| Účiník | 0–1 | 0.00 – 1.00 PF |
| Měřič spotřeby energie | 99999 kWh | 0 – 99999 |
Další technické údaje
- Přesnost: ±1 %
- Četnost měření: 2× za sekundu
Funkce tlačítka
Krátké stisky tlačítka přepínají zobrazení displeje z V + A + W na cos φ + h + kWh. Zobrazované údaje indikují LED diody u příslušných popisů napravo od displeje.
Vynulování (reset) nakumulované hodnoty proteklé energie – nutné podržet tlačítko minimálně 5 sekund. Vypnutí přívodu síťového napětí nezpůsobí ztrátu údaje o proteklé energii.
Schéma zapojení
Připojuje se přímo na síťové napětí: na fázi a nulák. Otvorem v eletroměru/snímací cívkou jen protáhnete fázový nebo nulový vodič vedoucí ke spotřebiči (k zátěži), ze shora nebo ze zdola, tak jak je patrné z obrázku.
Poznámka: Výrobce neuvádí, zda je nutné dodržovat připojení L nebo N, odvozujeme že je to jedno, na jakém vodiči se bude snímat proud a na jaké svorky se připojí elektroměr.
Rozměry
- Přední panel: 54 × 45 mm
- Šířka modulu: 3M (54 mm)
- Otvor pro protažení vodiče:
zabudovaná cívka v elektroměru: průměr 10 mm
externí cívka: průměr 15 mm
Voltmetr ampérmetr wattmetr elektroměr na DIN lištu – rozměry
Bezpečnostní upozornĕní
Tento produkt není určen laikům. K jeho instalaci jsou nezbytné odborné předpoklady, tj. je potřeba určitá míra profesních znalostí elektrotechniky. Nutností před započetím montáže a práce s tímto produktem jsou zkoušky podle příslušných paragrafů Vyhlášky 50, nebo nyní novĕ podle Zákona 250/2021 Sb.Fotogalerie
