Standardní souosý napájecí konektor 5,5×2,1 mm se používá pro rozvod malého napětí, nejčastěji 5 až 24 V.
Běžně se s ním setkáte například jako výstup u síťových napájecích adaptérů.
Upozornění
Tyto konektory (krátké a dlouhé vidlice) nejdou zasunout do námi nabízených panelových zásuvek (standard nebo zlacených), protože tyto panelové dutinky jsou kvůli spolehlivému kontaktu vyrobeny přesně, a současně tyto vidlice mají na kraji izolační prstenec z plastu s tak velkým přesahem, že kolík nejde zasunout do dutinky bez toho, abyste ho opilovali ho přesného průměru, pro který jsou zásuvky navrženy.

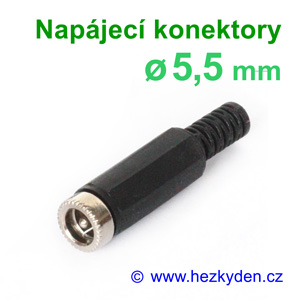

Tyto konektory (krátké a dlouhé vidlice) nemají problém s kabelovými vidlicemi (položka na tomto produktu), protože ty mají rovněž tolerance velké (jsou vyrobeny s rezervou).
Rozměry
Průměr 5,5×2,1 mm = vnější průměr 5,5 mm, kolík 2,1 mm
Typické označení tohoto typu konektoru: DC5521 nebo 55X21

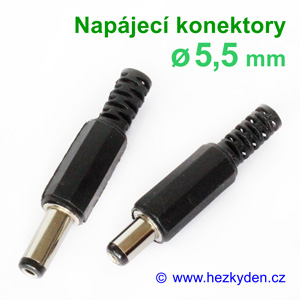

- vidlice krátká – délka asi 9 mm *)
- vidlice krátká – délka asi 13,5 mm *)
*) Délkou konektoru se rozumí délka kovové části (průměr 5,5 mm) k zasunutí. Osobně by mi vyhovovala nějaká střední délka, ale tu jsem nesehnal.
Ještě existuje varianta s kolíkem o průměru 2,5 mm, takový konektor se používá obvykle pro větší proudy. Nebo pokud chcete dva rozvody napětí od sebe odlišit. Konektor 5,5×2,1mm se do zásuvky 5,5×2,5mm nedá zasunout. Obráceně to ale jde: konektor 5,5×2,5mm do zásuvky 5,5×2,1mm.
Kvalita
Je to typická čínská kvalita, dopředu na to upozorňuji. Nic podobného v lepší kvalitě jsem nesehnal, ale lidi to „chcou“. Například já s nimi nerad pracuji, proto v sortimentu najdete hotové konektory s vyvedenými kablíky.
Praktické info
Než budete na konektory pájet kablíky, zasuňte konektor do protikusu, protože tělo konektoru je z měkkého termoplastu, aby se při ohřevu středový pin nevyvrátil. Dopředu si vývody ocínujte, aby následný čas pájení nebyl příliš dlouhý. Po zapájení zafixujte vodiče samosmršťovačkou a vnitřek nejlépe tavným lepidlem, aby krytka dobře držela na konektorové části, je totiž příliš měkká a tvárná a při použití „rychlé síly“ ji snadno z těla konektoru seškubnete.
Skladová dostupnost
Patří už roky k trvalému sortimentu.
