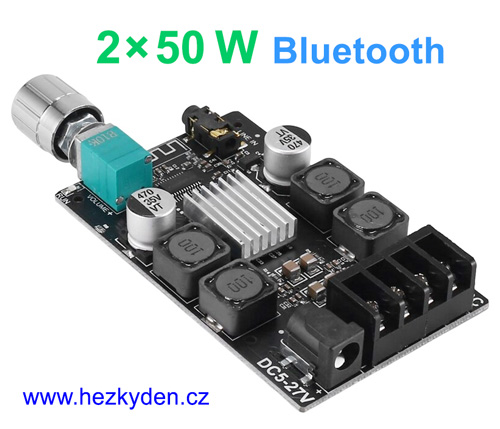

Miniaturní modul výkonového HiFi stereo nízkofrekvenčního/audio zesilovače 2x 50 W ve třídě D na bázi obvodu TPA3116, navíc s integrovaným Bluetooth.
Nízký modul pro vestavbu a nejrozmanitější použití. Audio zesilovač je plně osazen a sestaven. Postačí jen připojit napájecí napětí (a také samozřejmě reproduktory + zdroj signálu). Na modulu se nic nenastavuje.

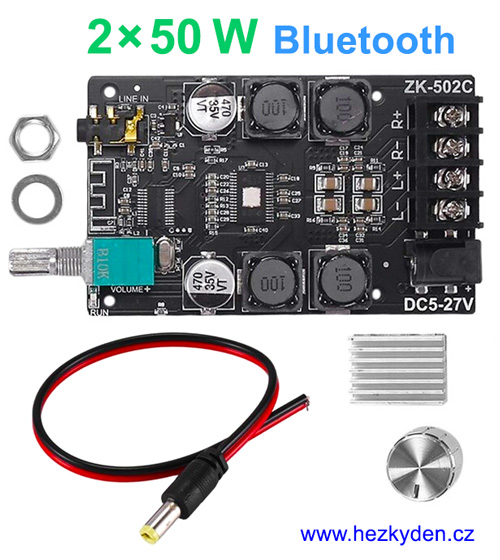

Výkonový zesilovač postaven na bázi integrovaného obvodu TPA3116 (Texas Instruments). Vstupní signál buď Jack 3,5 mm STEREO (AUX) nebo přes Bluetooth (BT5.0). K zesilovači je dodávám kablík s napájecím konektorem, knoflík k potenciometru a samolepicí chladič (viz fotogalerie níže). Krabička ani vrchní krycí deska nejsou součástí dodávky zesilovače.
**) Na desce je sice napsáno 5–27 V, ale v datasheetu je uvedeno 26 V.
Výrobce uvádí tento výkon:
Napájecí napětí | Impedance 4 Ω | Impedance 8 Ω |
---|---|---|
12 V | 2× 12 W | 2× 20 W |
15 V | 2× 18 W | 2× 30 W |
19 V | 2× 32 W | 2× 45 W |
24 V | 2× 38 W | 2× 55 W |

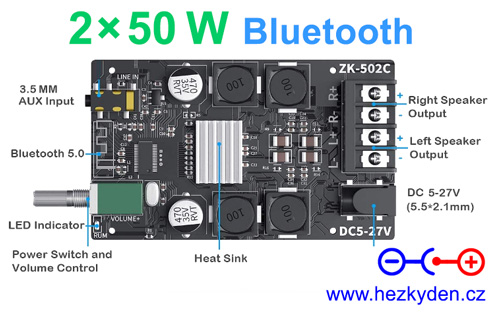

Vstupy mají společnou zem. Výstupy jsou oddělené = nemají společnou zem.
Napájecí konektor: středový vodič = plus
Na desce s černou nepájivou maskou jsou bílým potiskem označeny všechny důležité prvky.
Prosíme, berte údaje o výstupním výkonu s rezervou, více v článku zde: Čínské watty.
ZK-502C
NF zesilovač 2x50W BT
Zesilovače byly získány od jednoho našeho zákazníka, který si jich omylem objednal víc než potřeboval. Po vyprodání nebudou za tuto cenu už žádné další. Nyní již vyprodáno (prosinec 2022). Další bych mohl objednat z Číny, ale cena by byla pochopitelně vyšší.
Katalogový list řídicího integrovaného obvodu: TPA3116D2 (s funkcí potlačení rušení AM)
