Panelový digitální ampérmetr LED obousměrný DC 4 místa

16,00

Zrušiť výber
Katalógové číslo: - Kategórie: ,
ID: 7801     Poslední změna:  10.4.2022

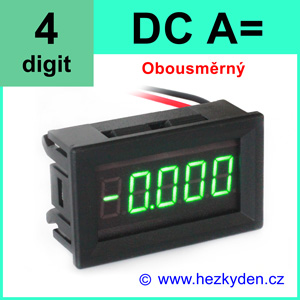

Přesný čtyřmístný digitální obousměrný ampérmetr do panelu v rámečku STANDARD pro měření stejnosměrného proudu do 10/20/50/100 A.

Ampérmetr zobrazuje kladné i záporné hodnoty stejnosměrného proudu. Kladné zobrazuje bez znaménka, záporné hodnoty se znaménkem mínus.

Vhodné pro stejnosměrné UPS powerbanky, vidíte jak nabíjení tak vybíjení.

Ceny uvedeny bez bočníku

Bočník je nutné objednat zvlášť – viz odkazy dole na stránce.

Zobrazení červenými nebo zelenými sedmisegmentovkami LED s výškou číslic 9 mm. Bočník u variant do 10 A včetně je již obsažen na deskách ampérmetru. Díky černému plastovému rámečku předurčeno pro vestavbu do panelu.

Měří s velkou přesností. Obsahuje kalibrační trimr.

Technické údaje

Ampérmetr napájejte z galvanicky odděleného obvodu. Pokud tuto možnost nemáte, připojte měřidlo přes malý Izolovaný DC-DC měnič.

  • Napájecí napětí: 4–28 V DC (doporučeno 5 V=)
  • Spotřeba proudu: typ. 20 mA

Varianty

Jmenovitý proud – tento typ ampérmetru se vyrábí i pro jiné proudy – viz níže v tabulce. Protože zájem o tyto rozsahy je malý, dodáváme je jen na předchozí objednávku.
Barva LED displeje – standardně máme v nabídce ampérmetry s červeným a zeleným displejem, na objednávku dodáváme i s modrým anebo žlutým displejem (+50 Kč). Doba dodání po objednání je cca měsíc.

Tyto obousměrné ampérmetry jsou nastaveny na pevný rozsah (nemají automatickou volbu rozsahu) – viz sloupec Zobrazení.

Rozsah Bočník Odpor/Úbytek Zobrazení Rozlišení
1 A interní Ω ±999.9 mA 0.1 mA
3 A interní Ω ±2.999 A 0.001 A
5 A interní Ω ±4.999 A 0.001 A
10 A interní Ω ±9.999 A 0.001 A
20 A externí 75 mV ±20.00 A 0.01 A
50 A externí 75 mV ±50.00 A 0.01 A
100 A externí 75 mV ±99.99 A 0.1 A
200 A externí 75 mV ±199.9 A 0.1 A
300 A externí 75 mV ±300.0 A 0.1 A

Rozměry panelového voltmetru

  • Výška číslic: 9 mm
  • Otvor v panelu: 25,8 × 45,8 mm
  • Rámeček voltmetru: 28,8 × 47,7 mm
  • Přesah rámečku nad panel: 3 mm
  • Vestavná hloubka: 25 mm

Připojení

Připojení je celkem čtyřmi vodiči, tj. dvěma páry. Tenké vodiče jsou pro připojení napájení měřidla a tlusté pro průtok proudu/snímání proudu.

  • Měřidla s interním bočníkem (do 10 A včetně)
    Poznámka k použití: Pokud dlouhodobě budete pracovat s proudem vyšším než 5 A, doporučuje se připájet vodiče přímo na konektorové kolíky, jinak se konektor bude zahřívat, přechodový odpor bude časem narůstat a pravděpodobně ovlivní nejen přesnost měření, ale teplo vznikající na přechodovém kontaktu může dokonce zničit měřicí přístoj.
  • Měřidla s externím bočníkem (od 20 A včetně).
Označení Barva vodiče Funkce
+ tenká červená napájení: +5 .. +28 V
tenká černá napájení: zem
IN+ tlustá červená měřicí/snímací vstup proudu
IN– tlustá černá měřicí/snímací vstup – zem
Panelový digitální ampérmetr LED obousměrný DC 4 místa - konstrukce
Panelový digitální ampérmetr LED obousměrný DC 4 místa – konstrukce a připojení

Měřidla s interním bočníkem

Připojení ampérmetru – varianta s interním bočníkem

Digitální ampérmetr s interním bočníkem - připojení na plovoucí (bezpotenciálové) napájení
Digitální ampérmetr s interním bočníkem – připojení na plovoucí (bezpotenciálové) napájení

Měřidla s externím bočníkem

Připojení ampérmetru – varianta s externím bočníkem

Digitální ampérmetr s externím bočníkem - připojení na plovoucí (bezpotenciálové) napájení
Digitální ampérmetr s externím bočníkem – připojení na plovoucí (bezpotenciálové) napájení

Praktické poznámky

Napájecí napětí

Sám výrobce uvádí, že nejvyšší doporučované napájecí napětí 5 V je možné překročit až do 28 V, ale zároveň upozorňuje, že se zkrátí životnost ampérmetru. Je to logické: na monolitickém stabilizátoru vzniká úbytek napětí, který se proměňuje v teplo, chladicí plocha této součástky je veškerá žádná (SMD pouzdro) a tak se čip může třeba za půlrok vytrvalého provozu vyhřát.

Kalibrace a autokalibrace

Pokud vám přesnost voltmetru dostačuje, na kalibrační trimr nesahejte.

Protože na přesnost měření má vliv teplota a také u některých elektrických součástek se může projevit stárnutí, je tento užitečný měřicí přístroj vybaven dvěma funkcemi: kalibrací a autokalibrací.

Níže uvedené operace provádějte až po ustálení měřidla, tj. minimálně po půl hodině provozu.

Kalibrace

Připravte si přesnější ampérmetr, podle kterého chcete tento panelový ampérmetr zkalibrovat. Po ustálení měřidla (tj. minimálně po půl hodině provozu) zapojte oba měřáky za sebou sériově do obvodu při proudu menší hodnoty než je jmenovitý rozsah ampérmetru. Může to být někde mezi 50 a 95 % rozsahu. Při zapojeném obvodu pak dostavíte přesnou hodnotu malým SMD trimrem podle referenčního ampérmetru. Upozornění: tímto trimrem neotáčejte často, je to SMD typ a jeho životnost je asi 20 otáček.

Autokalibrace

Autokalibrací dosáhnete nulové výchozí hodnoty proudu. Může se totiž stát, že ampérmetr ukazuje nějakou nenulovou hodnotu proudu, přestože výstup je zcela odpojen a měřákem evidentně neprotéká žádný proud.
Když je ampérmetr v chodu, zkratujte měřicí body označené na desce nulou (např. pinzetou s dlouhými špičatými hroty) a držte je minimálně dvě sekundy zkratované. Potom se ampérmetr automaticky nastaví trvale na nulu. Nové nastavení se uloží do procesoru (mikrokontroléru) a uchová se i po vypnutí napájení.

Bezpečnostní upozornění

Pozor – bočník se při provozu zahřívá – nedotýkat se prstem (ani jinou částí těla) – hrozí popálení i chvíli po vypnutí obvodu.

Konstrukce

Obousměrný ampérmetr je postaven na bázi mikrokontroléru a A/D převodníku. LED displej je ve skutečnosti 5místný, levý krajní digit se používá jen pro zobrazení znaménka mínus.
