Dual LED displej s kalibrací
Zase brzy bude skladem (pro velký zájem dočasně vyprodáno) - prosíme vydržte.
Levný dvojitý třímístný panelový digitální kombinovaný měřák pro napájecí zdroje.
Máme i pár kusů s rozsahem 5 A (nutno připsat do poznámky k objednávce).
Voltmetr měřidla (horní červený LED displej) při nepřipojeném napětí (nebo při připojení na nulový potenciál) ukazuje (v klidu) údaj kolem 0.03 V (jak který kus). Tento údaj nejde vynulovat. Dle sdělení výrobce to nemá vliv na přesnost a elektricky je měřidlo v pořádku, ale my si myslíme, že z estetického hlediska to není vhodné. Pokud vám tato technická niance nevadí (měřák potřebujete například jen pro orientační měření napětí), máme k dispozici několik desítek kusů za sníženou cenu.
Třímístný digitální voltmetr/ampérmetr do panelu pro měření stejnosměrného napětí a stejnosměrného proudu. Možnost napájení z měřeného napětí. Kalibrační trimry pro napětí a proud. Díky černému plastovému rámečku je ideální pro vestavbu do panelu napájecího zdroje. Svítí jasnými barvami.
Vodiče nejsou připájeny, kvůli snadnější manipulaci jsou vyvedeny přes konektory.
Tento popis vývodů je společný pro všechny varianty.

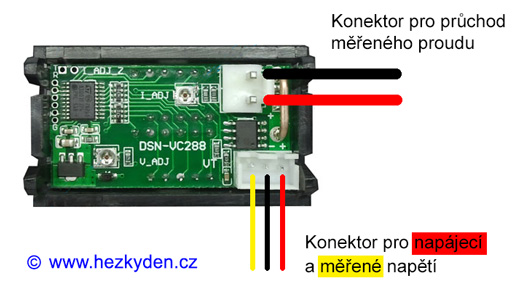

Vývody z proudového bočníku (tlusté vodiče) se zapojují do záporné větve na výstup měřeného zdroje (viz schéma zapojení).
barva | vodič | funkce | |
---|---|---|---|

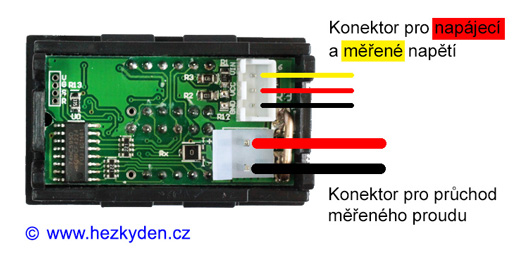

tenký žlutý | měřicí vstup: 0 .. +100 V | ||
tenký červený | napájení: 4 .. 28 V | ||
tenký černý | zem pro plovoucí napájení | ||
tlustý červený | proudový výstup | ||
tlustý černý | společná zem/proudový vstup |
Tenký černý kablík nespojujte s tlustým (!!!), slouží jen pro připojení plovoucího napájení, je-li bezpotenciálové oproti měřenému napětí (izolované od ostatních měřicích obvodů).
Spojením žlutého a červeného tenkého kablíku měří voltmetr vlastní napájecí napětí, tj. ze kterého je napájen. Užití například v automobilech, měření solárních panelů apod.
Při měření vlastního napájení je totiž velmi podstatný rozdíl oproti voltmetrům na bázi integrovaných obvodů 7106, které v tomto režimu nemohly měřit a muselo se k nim dodělávat plovoucí napájení pomocí izolovaných DC/DC měničů.

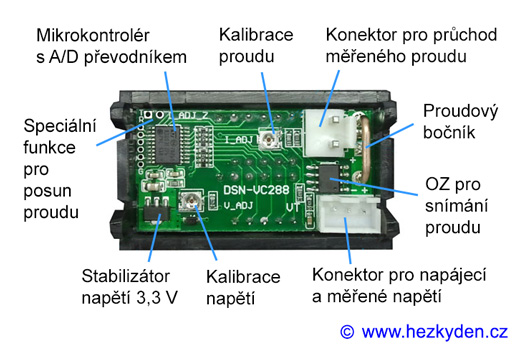

Jádrem voltmetru je mikrokontrolér s AD převodníkem. Napájení voltmetru je stabilizováno monolitickým stabilizátorem na 3,3 V. Proto to omezení maximálního napájecího napětí 30 V – došlo by jinak k destrukci obvodu. Při snížení napájení pod 4 V přestává kvůli úbytku napětí stabilizátor dodávat potřebné napětí pro mikrokontrolér a voltmetr přestává pracovat.
Kombinace | červeno-červená, červeno-modrá, červeno-zelená, červeno-žlutá, modro-modrá, modro-zelená, oranžovo-oranžová, zeleno-zelená |
---|
