Dual LED displej s kalibrací
Zase brzy bude skladem (pro velký zájem dočasně vyprodáno) - prosíme vydržte.

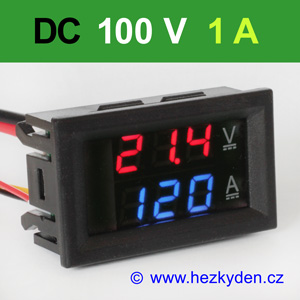

Dvojitý panelový digitální kombinovaný měřák pro napájecí zdroje: červený voltmetr + modrý ampérmetr.
Třímístný digitální voltmetr/ampérmetr do panelu pro měření stejnosměrného napětí a stejnosměrného proudu. Možnost měření vlastního napájecího napětí. Díky černému plastovému rámečku je ideální pro vestavbu do panelu napájecího zdroje. Svítí jasnými barvami.
Vodiče nejsou připájeny, ale kvůli snadnější manipulaci jsou vyvedeny přes konektory.
Vývody z proudového bočníku (tlusté vodiče) se zapojují do záporné větve na výstup měřeného zdroje (viz schéma zapojení).
barva | vodič | funkce | |
---|---|---|---|
tenký žlutý | měřicí vstup: 0 .. +100 V | ||
tenký černý | zem pro plovoucí napájení | ||
tenký červený | napájení: 4 .. 30 V | ||
tlustý černý | společná zem/proudový vstup | ||
tlustý červený | proudový výstup |
Tenký černý kablík nespojujte s tlustým, slouží jen pro připojení plovoucího napájení, je-li bezpotenciálové oproti měřenému napětí (izolované od ostatních měřicích obvodů).
Spojením žlutého a červeného tenkého kablíku měří voltmetr vlastní napájecí napětí, tj. ze kterého je napájen. Užití například v automobilech, měření solárních panelů apod.
Při měření vlastního napájení je totiž velmi podstatný rozdíl oproti voltmetrům na bázi integrovaných obvodů 7106, které v tomto režimu nemohly měřit a muselo se k nim dodělávat plovoucí napájení pomocí izolovaných DC/DC měničů.
Jádrem voltmetru je mikrokontrolér s AD převodníkem. Napájení voltmetru je stabilizováno monolitickým stabilizátorem na 3,3 V. Proto to omezení maximálního napájecího napětí 30 V – došlo by jinak k destrukci obvodu. Při snížení napájení pod 4 V přestává kvůli úbytku napětí stabilizátor dodávat potřebné napětí pro mikrokontrolér a voltmetr přestává pracovat.
Poznámka: Popis konstrukce je převzat z měřáku 100 V/10 A, na rozdíl od fotografie je místo kanthalového bočníku vložený SMD rezistor 0R075.
Kombinace | červeno-červená, červeno-modrá |
---|
