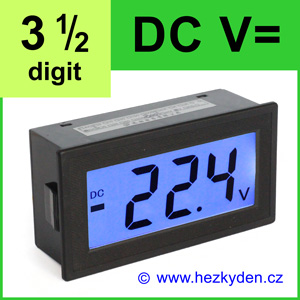

Obousměrný panelový digitální voltmetr LCD – 3 (1/2) místa DC

Velký třímístný digitální LCD voltmetr s podsvětlením k montáži do panelu v rámečku JUMBO pro měření kladného i záporného stejnosměrného napětí do 2/10/20/100/200/300/500 V.

Možnost napájení z měřeného napětí (jen pokud je kladné). Zobrazení s modrým podsvětlením LCD. Výška číslic 19 mm. Díky černému plastovému rámečku předurčeno pro vestavbu do panelu. Kvůli přepravě a manipulaci je na displeji některých kusů nalepena průhledná fólie, kterou je vhodné po instalaci měřidla sloupnout.

Rámeček

Některé rozsahy voltmetrů máme v nízkém rámečku, některé ve vysokém. Detailní obrázky jsou dole ve Fotogalerii.

• Nízký rámeček – nízká zástavbová hloubka, nechráněná deska voltmetru (otevřeno)
• Vysoký rámeček – velká zástavbová hloubka, chráněná deska voltmetru (zadeklováno)

Technické údaje

• Napájecí napětí:  4–30 V (doporučeno 5–28 V)
• Spotřeba proudu:  cca 5–7 mA
• Pracovní teplota: –10..+50 °C

Tyto obousměrné voltmetry mají pevný rozsah (nemají automatickou volbu rozsahu) – viz sloupec Zobrazení. Jak je také patrné z tabulky, některé voltmetry (podle daného rozsahu) mají zobrazení na 3 místa, jiné využívají plného zobrazení na 3,5 místa. Impedanci (vstupní odpor) voltmetru jsem osobně změřil 5místným voltmetrem.

Rozměry panelového voltmetru

• Velikost číslic: 9 × 19 mm
• Velikost displeje: 51 × 24,5 mm
• Otvor v panelu: 39 × 70,6 mm
• Rámeček voltmetru: 43 × 79,5 mm
• Přesah rámečku nad panel: 2 mm
• Vestavná hloubka: 15 mm

Připojení

Napájení (IN+/IN–) je vyvedeno přes bílý konektor JST XH2.54mm 2pin. Kablík pro měřicí vstup je na pevno připájen.

Měřené a napájecí napětí mají společnou zem. Pokud vám tato vlastnost nevyhovuje, v našem sortimentu jsou izolované DC/DC měniče s galvanicky odděleným výstupem, kterými můžete měřidlo napájet.

Spojením červeného a žlutého kablíku měří voltmetr vlastní napájecí napětí, tj. ze kterého je napájen. To je však možné jen u některých typů tohoto voltmetru, protože napájecí napětí může být maximálně 30 V. Toto použití může být například užitečné v automobilech, měření solárních panelů apod.

Konstrukce

Obousměrný voltmetr je na bázi obvodu ICL-7106 (SMD) v nestandardním zapojení (společná zem). Podsvícení LCD displeje zajišťuje jen jedna modrá LED dioda. Napájení voltmetru je stabilizováno monolitickým stabilizátorem (proto to omezení maximálního napájecího napětí 30 V). Měřidla mají kalibrační trimr.

Možné úpravy

LED by šlo relativně snadno vyměnit za jinou barvu (bílá, zelená, …). Předřadné odpory voltmetru jsou sice v provedení SMD, jsou však dobře přístupné. Stejně tak desetinná tečka.

Hodnocení

Klady

Pěkný design. Nízká spotřeba proudu. Velmi nízká zástavbová výška (ještě nižší než u měřidel s LED v rámečku STANDARD).

Zápory

Měřák nedisponuje automatickou volbou rozsahu.
Konstruktéři umístili napájení přes konektor měřidla nepochopitelně na samotný kraj, takže se po zasunutí konektoru dá nepříliš snadno vložit měřidlo do otvoru v panelu. Stejně nepochopitelně není měřicí vstup připojen na společný konektor, ale kablík je připájen samostatně na kraji desky.

Kalibrace

Připravte si přesnější voltmetr, podle kterého chcete tento panelový voltmetr zkalibrovat. Po ustálení měřidla (tj. minimálně po půl hodině provozu) zapojte oba měřáky paralelně do obvodu při napětí menší hodnoty než je jmenovitý rozsah voltmetru. Může to být někde mezi 50 a 95 % rozsahu. Při zapojeném obvodu pak dostavíte přesnou hodnotu trimrem podle referenčního voltmetru. Upozornění: tímto trimrem neotáčejte často, je to SMD typ a jeho životnost je asi 20 otáček.

Bezpečnostní upozornĕní

Tento produkt není určen laikům. K jeho instalaci jsou nezbytné odborné předpoklady, tj. je potřeba určitá míra profesních znalostí elektrotechniky. Nutností před započetím montáže a práce s tímto produktem jsou zkoušky podle příslušných paragrafů Vyhlášky 50, nebo nyní novĕ podle Zákona 250/2021 Sb.
