Další kusy již na cestě
Zase brzy bude skladem (pro velký zájem dočasně vyprodáno) - prosíme vydržte.
6,00 € – 7,20 €
červený, zelený, modrý
Zase brzy bude skladem (pro velký zájem dočasně vyprodáno) - prosíme vydržte.
Produkt vyřazen ze sortimentu – nahrazeno tímto: Voltmetr 500 V.

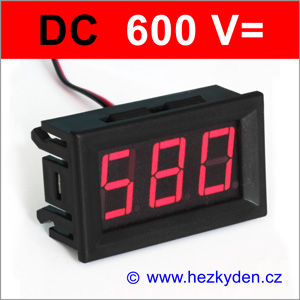

Třímístný digitální voltmetr do panelu pro měření stejnosměrného napětí do 600 V. Zobrazení s červenými – zelenými – modrými sedmisegmentovkami LED s výškou číslic 14 mm. Díky černému plastovému rámečku je ideální pro vestavbu do panelu.
Voltmetry nemají automatickou volbu rozsahu. Do 100 V se zobrazuje měřený údaj dvoumístně tj. potlačí se první nevýznamná nula, (např. napětí 7 voltů se zobrazí jako 07, napětí 12 voltů se zobrazí jako 12), od 100 V voltmetr zobrazuje třímístně.
Voltmetr má velký vstupní odpor (na měřicím vstupu). Na desce plošných spojů je vedle připojovacího konektoru užitečný kalibrační trimr.
Tento produkt není určen laikům. K jeho provozu jsou nezbytné odborné předpoklady, tj. je potřeba určitá míra profesních znalostí elektroniky a elektrotechniky. Nebytnou nutností před započetím montáže a práce s tímto měřidlem jsou zkoušky podle příslušných paragrafů Vyhlášky 50.
označení | barva vodiče | funkce | |
---|---|---|---|
SIP | žlutá | měřicí vstup: 0 .. +600 V | |
+ | červená | napájení: +3.5 .. +30 V | |
– | černá | společná zem |
Spojením červeného a žlutého kablíku měří voltmetr vlastní napájecí napětí, tj. ze kterého je napájen. U tohoto voltmetru to však není příliš využitelné, protože napájecí napětí může být maximálně 30 V. Jinak je voltmetr šikovný pro měření stejnosměrného napětí solární elektrárny apod.
Měřené i napájecí napětí mají společnou zem. Lze také napájet plovoucím (izolovaným, bezpotenciálovým) napájením.
Jádrem voltmetru je mikrokontrolér s AD převodníkem. Napájení voltmetru je stabilizováno monolitickým stabilizátorem na 3,3 V (proto to omezení maximálního napájecího napětí 30 V).
připravujeme
Barva | červená, modrá, zelená |
---|
