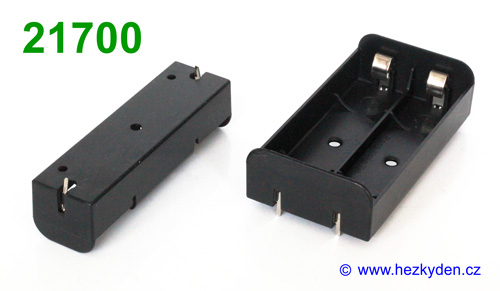

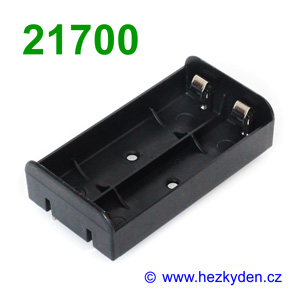

Černé plastové pouzdro (bateriový držák) na lithiové baterie/akumulátory/články 21700 s vývody do desky plošných spojů.
Držák pro baterie 21700 je určen pro 1, 2, 3 nebo 4 články – řazeno vedle sebe. Vývody uzpůsobeny montáži do desky plošných spojů. Uprostřed dna každého pole se nachází otvor o průměru 3,8 mm pro upevňovací šroubek. Na dně je také označení + a –.
Technická data
- Materiál těla: ABS černé barvy
- Kontakty: niklováno
Rozměry

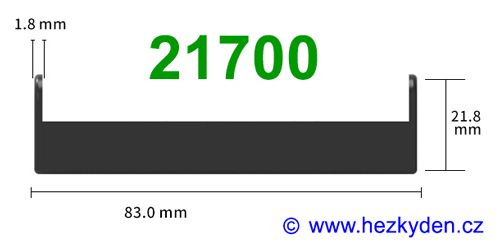

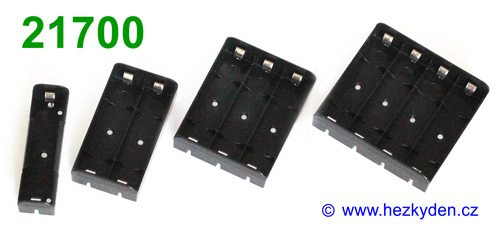

Pouzdra pro baterie 21700 do desky plošných spojů.
Vývody
- Průřez vývodů: 0,5 × 1,7 mm
- Průměr otvoru do DPS: 1,8 mm
- Délka vývodu: 3,8 mm
- Rozteč vývodů jednoho článku: 76 mm
- Rozteč vývodů sousedních článků: 21,39 mm

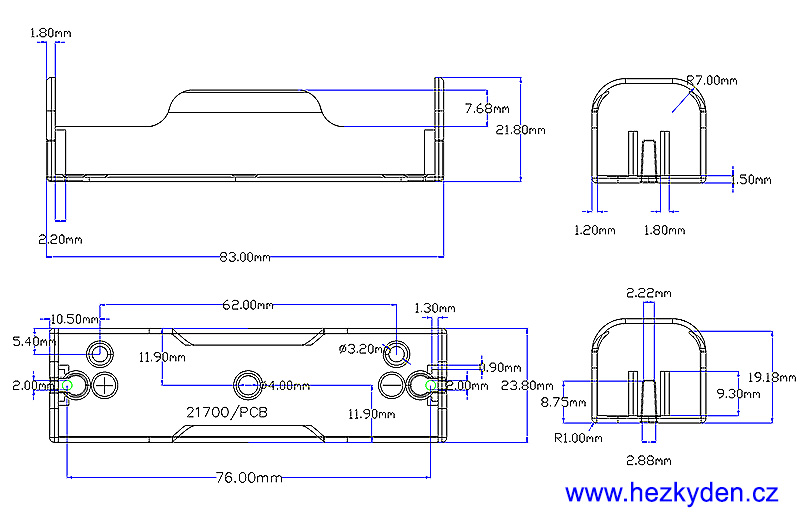

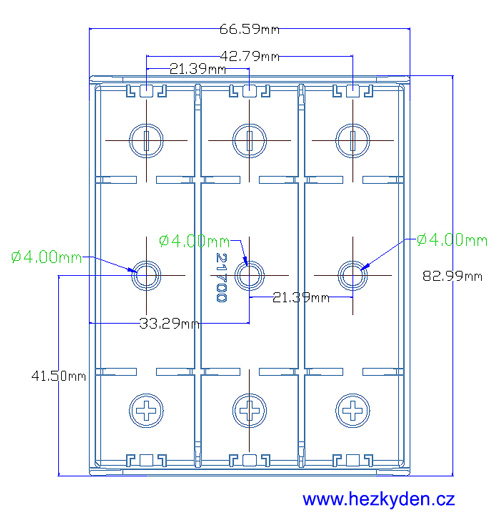

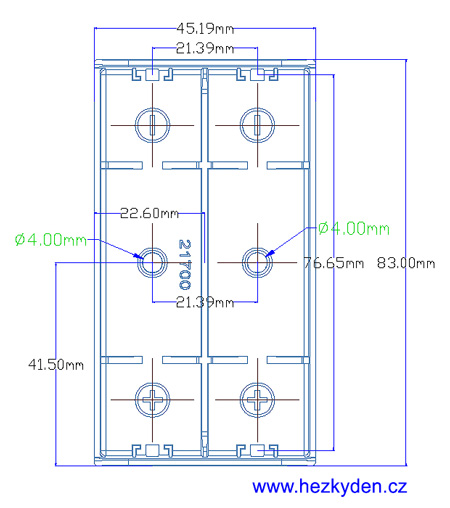

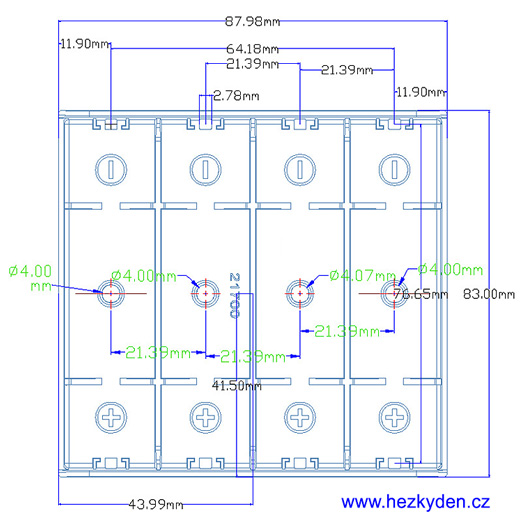

Výkresy a rozměry
Počet článků |
Šířka |
Rozteč (krajních vývodů) |
---|---|---|
1 | 23.8 mm | - |
2 | 45.2 mm | 21.39 mm |
3 | 66.6 mm | 42.79 mm |
4 | 95.2 mm | 64.18 mm |
