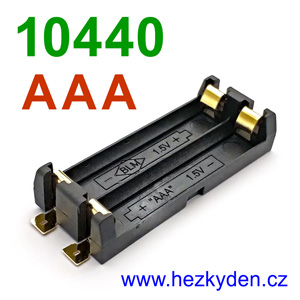

Černé plastové pouzdro (bateriový držák) na tužkové baterie/akumulátory/články AAA, také označovanými jako 10440, s vývody uzpůsobenými pro povrchovou montáž SMD. Pro velké proudy.
Držák pro baterie 10440 je určen pro 1 článek. Vývody uzpůsobeny montáži SMD na desku plošných spojů.
Technická data
- Materiál těla: Samozhášivý termoplastický polyester černé barvy
- Teplotní rozsah: –50 .. +145 °C
- Materiál kontaktů: zlacená nerezová ocel 304
- Hodnocení hořlavosti: UL 94V-O/NL46/NL66
- Dielektrická pevnost: 560 V/mm při 25° C na 5 sekund
- Odolnost proti rozpouštědlům: Xylen, ethyl, butyl, methyl a toluen
Rozměry
Vývody
- Vývod – SMD ploška: 5,1 × 3,6 mm
- Tloušťka vývodu: 0,31 mm
- Délka pouzdra včetně vývodů: 62 mm
- Délka těla pouzdra: 54 mm
- Výška těla pouzdra: 11,5 mm
- Šířka těla pouzdra: 12,6 mm
Výkres
Pouzdro na baterie AAA 10440 SMD – výkres – připravujeme
Držák na baterie AAA 10440 SMD – vývody[/caption]
Porovnání typů
Na rozdíl od levnějších variant, které se běžně prodávají všude jinde, mají tyto své podstatné výhody:
- Místo přídržných pružinek mají plíšky – tento typ kontaktu je schopen přenést větší proud
- Silnější vývody lépe drží pouzdro – úhlednější upevnění na plošný spoj (není nutné k upevnění použít šroubky, nepletou se přívodní kablíky)
- Robustnější pouzdro z tvrdšího plastu
