Plastové přístrojové knoflíky s kovovým stahovacím pouzdrem pro hladkou hřídel.
| Typ | Velikost | Hřídel | Barva | Popis |
|---|---|---|---|---|
| WF24303 | ⌀12×13.5 mm | ⌀3 mm | šedá | s ryskou |
| WF24304 | ⌀4 mm | šedá | bez rysky | |
| WF24305 | ⌀3 mm | červená | bez rysky | |
| WF24308 | ⌀4 mm | šedá | s ryskou | |
| WF24310 | ⌀16×17.5 mm | ⌀3 mm | šedá | s ryskou |
| WF24313 | ⌀6 mm | šedá | bez rysky | |
| WF24341 | ⌀3 mm | červená | s ryskou | |
| WF24381 | ⌀6 mm | červená | bez rysky | |
| WF24318 | ⌀25×20 mm | ⌀6 mm | šedá | s ryskou |
Technické info
(převzato z katalogu Tesla)

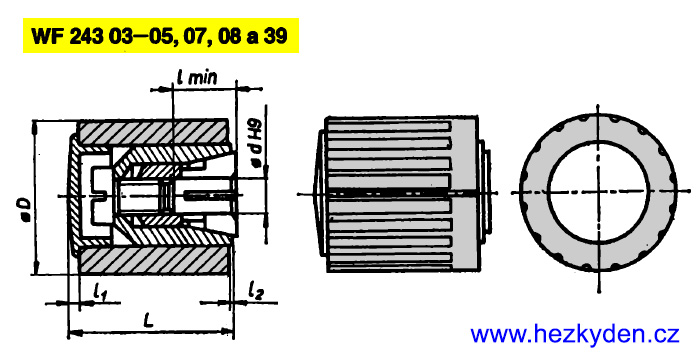

Přístrojové knoflíky válcové neprůchozí se vyrábějí vstřikováním z termoplastické hmoty tmavěšedého, červeného a černého odstínu. V tělese knoflíku z termoplastické hmoty je zalisován kovový zálisek náboj s kuželovitým otvorem. Utažením šroubu se pružná kuželovitá kleština vtáhne do náboje a tím pevně sevře hřídel ovládaného prvku (např. přepínače). Kleštiny jsou pro upevnění na hřídele průměrů 3, 4, 6 a 10 mm.
Po namontování na hřídel se vloží do otvoru knoflíku příslušná krycí zátka rovněž z termoplastické hmoty většinou jiného barevného odstínu než knoflík.
Pro typy knoflíků WF 243 15 až 18 a WF 243 67 má použitá zátka označení WA 425 14 – bílý odstín. Pro typy WF 243 27 a WF 243 28 má zátka označení WA 425 15 – bílý odstín. Pro knoflíky WF 243 83 a 84 má zátka WA 425 17 černý odstín. U všech ostatních typů knoflíků se používá krycí zátka WA 425 13 bílého odstínu.

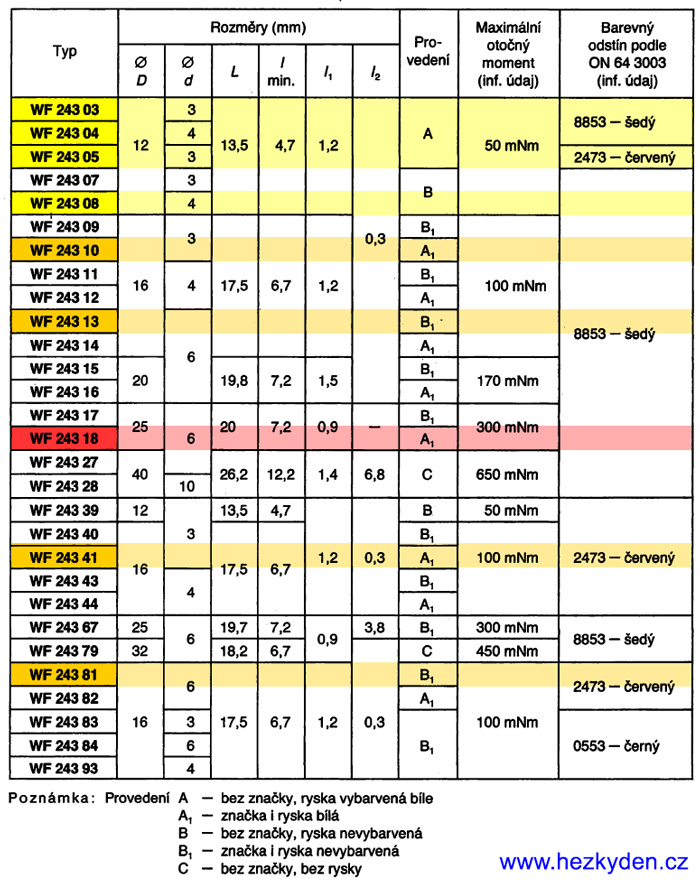

Barevně zvýrazněné knoflíky jsou skladem (barvy odpovídají velikosti hmatníků – viz také tabulku výše):
žlutá ⌀12 mm – oranžová ⌀16 mm – červená ⌀25 mm
Původ a dostupnost
Knoflíky dříve vyráběl koncern TESLA.
Ze zrušené prodejny. Nové, nepoužité, jako nové. Po vyprodání už nebudou žádné další.
Dokumentace
- katalog Součástky pro elektroniku, TESLA Lanškroun, 1976, str. 619–624 (R101–R106)
Přístrojové knoflíky TESLA – PDF - Katalog elektronických součástek, konstrukčních dílů bloků a přístrojů, svazek 3 – pasivní a konstrukční součástky pro elektroniku, 1988, část 9/str. 770–773
https://teslakatalog.cz/download/tesla_katalog_3_1988_bw.pdf - katalog Konstrukční součástky pro elektroniku, TESLA Jihlava, 1990, str. 46 a 92–93 a 96
