Samostatný proudový bočník pro přímé měření proudu (vložením do obvodu), tj. bočníkem protéká měřený proud. Bočníky jsou trimovány laserem na jmenovitou hodnotu.
- Jmenovitý úbytek napětí: 75 mV (při jmenovitém proudu)
- Tolerance: ±0,5 %
- Dovolené přetížení: 120 % jmenovitého proudu max. 2 hodiny
- Provozní podmínky
Teplota: –40..+60 ℃
Relativní vlhkost: ≤95 % při 35 ℃ - Ohřev při zatížení:
Jmenovitý proud do 50 A: nesmí být větší než 80 ℃
Jmenovitý proud 50 A a více: nesmí být větší než 120 ℃
Sortiment
| Jmenovitý proud | Provedení | Skladem (ks) | Cena (Kč) |
|---|---|---|---|
| bočník 100 A | B | 3 | 200 |
| bočník 150 A | B | 3 | 250 |
| bočník 200 A | C | 3 | 250 |
| bočník 250 A | C | 3 | 250 |

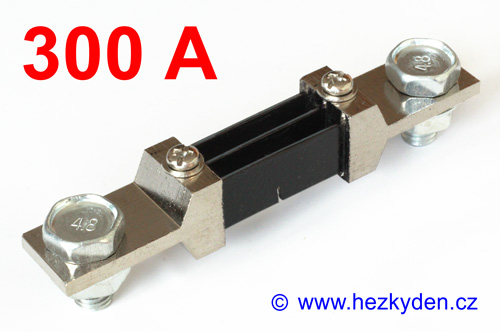

| bočník 300 A | C | 3 | 300 |
| bočník 400 A | C | 3 | 400 |
| bočník 500 A | C | 3 | 500 |
| bočník 600 A | C | 3 | 600 |
| bočník 750 A | D | 3 | 700 |

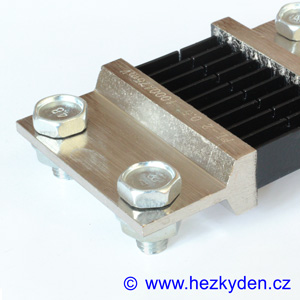

| bočník 1000 A | D | 1 | 800 |
Skladem uvedeno orientační množství v jakém se snažíme držet zásobu.
Provedení a rozměry
Samonosná konstrukce.
Výkres a rozměry připravujeme.
Zapojení do obvodu

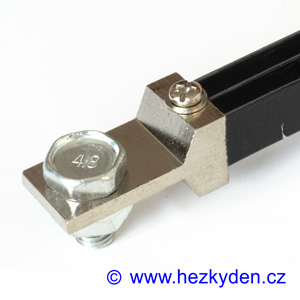

Na vnější svorky se připojí silový vodič (ve výkresu červeně), kterým protéká měřený proud. Na vnitřních svorkách se tenkými vodiči snímá úbytek napětí – ty se připojují na měřidlo (ve výkresu modře).
Upozornění
Pozor – při provozu se zahřívá – nedotýkat se prstem (ani jinou částí těla) – hrozí popálení i chvíli po vypnutí obvodu.
Je zde také riziko poranění elektrickým proudem.
Datasheet
Zašleme na vyžádání
Fotogalerie
