Rámeček STANDARD pro panelové měřidlo

1,00

Zrušiť výber
Katalógové číslo: - Kategórie: , ,
ID: 5792     Poslední změna:  1.6.2023

Černý nebo bílý plastový rámeček velikosti STANDARD pro vlastní konstrukci panelového měřáku.

Všechny panelové měřicí přístroje, které prodáváme,
už rámeček mají !!!

Do tohoto rámečku si můžete vestavět vlastní konstrukci měřicího nebo indikačního přístroje (voltmetr, ampérmetr, teploměr, otáčkoměr, měřič výkonu, frekvence apod.) Případně může sloužit jako náhradní díl, když vám nevhodnou manipulací stávající rámeček praskne.

Rozměry rámečku

  • Otvor v panelu: 26 × 46 mm
  • Obrys rámečku: 29 × 47,7 mm
  • Okno rámečku: 18 × 36 mm
  • Přesah rámečku nad panel: 3 mm
  • Vestavná hloubka: 19 mm
  • Rozměr desky plošných spojů:
    22 × 41 (45) mm (se zasunutím do stran rámečku)

V modulu tohoto rámečku dodáváme většinu našich digitálních panelových měřičů.

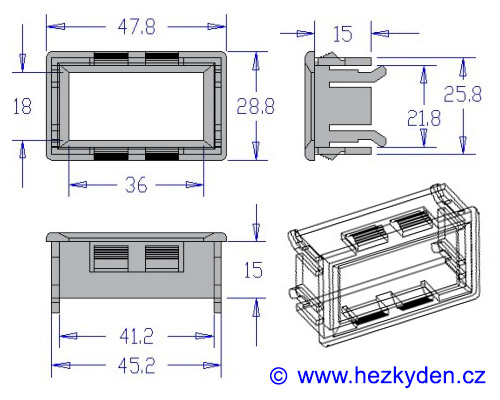

Panelový rámeček STANDARD - výkres s rozměry
Panelový rámeček STANDARD – výkres s rozměry

Ďalšie informácie

Barva

bílá, černá
