Máme různé typy univerzálních adapterů FFC/FPC, oboustranné s prokovenými otvory, neosazené konektory.

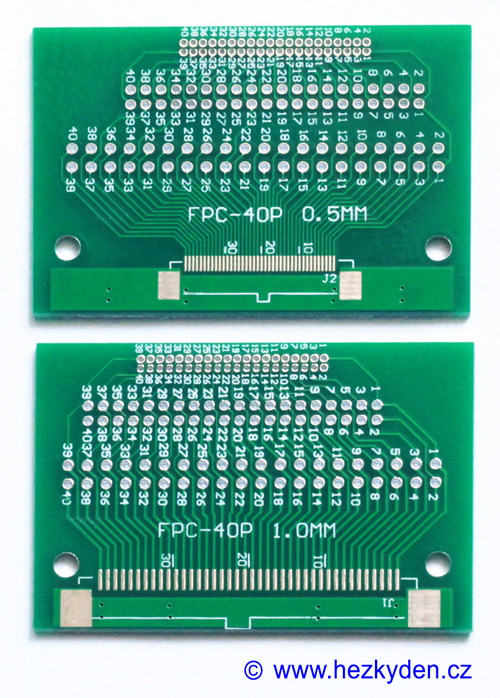

Typ 1
- Rozteče strana A: 0,5 mm
- Rozteče strana B: 1,0 mm
- Otvory pro jumperové kolíky – rozteč: 1,27 + 2,00 + 2,54 mm
- Řazení otvorů pro jumperové kolíky: 2 × 20 pin = 40 pin
- Rozměr: 58 × 40 mm
- Tloušťka: 1,5 mm
- Pájecí plošky: cínované

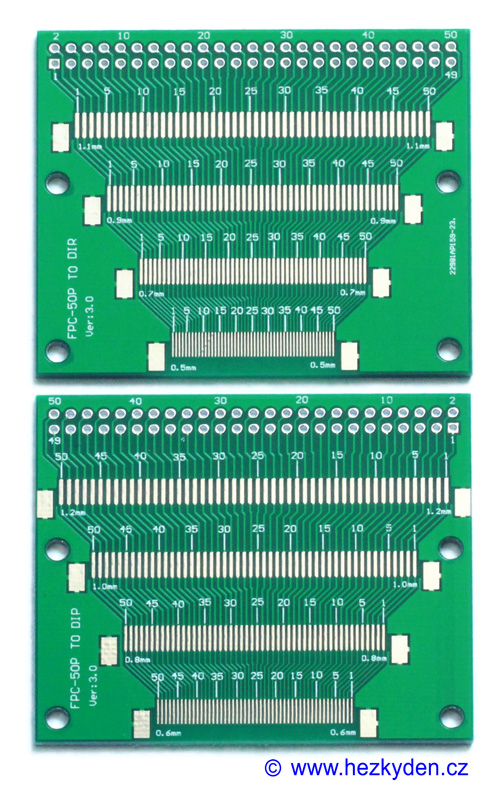

Typ 2
- Rozteče strana A: 0,6 mm / 0,8 mm / 1,0 mm / 1,2 mm
- Rozteče strana B: 0,5 mm / 0,7 mm / 0,9 mm / 1,1 mm
- Otvory pro jumperové kolíky – rozteč: 2,54 mm
- Řazení otvorů pro jumperové kolíky: 2 × 25 pin = 50 pin
- Rozměr: 67 × 57 mm
- Tloušťka: 1,6 mm
- Pájecí plošky: cínované

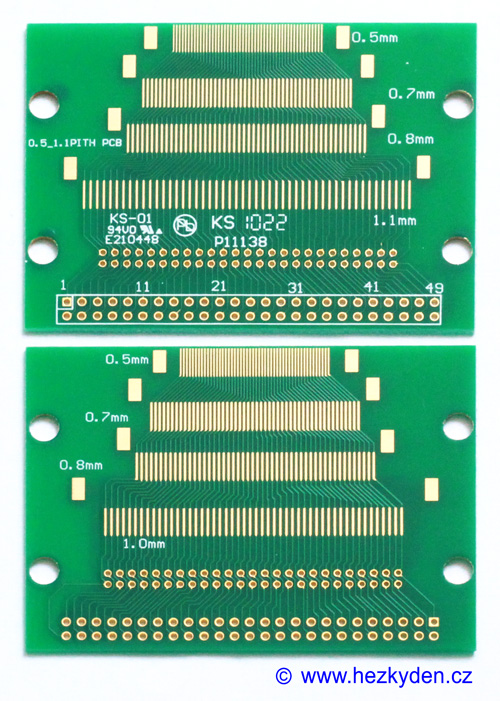

Typ 3
- Rozteče strana A: 0,5 mm / 0,7 mm / 0,8 mm / 1,0 mm mm
- Rozteče strana B: 0,5 mm / 0,7 mm / 0,8 mm / 1,1 mm
- Otvory pro jumperové kolíky – rozteč: 2,00 + 2,54 mm
- Řazení otvorů pro jumperové kolíky: 2 × 25 pin = 50 pin
- Rozměr: 75 × 55 mm
- Tloušťka: 1,0 mm
- Pájecí plošky: zlacené
Fotogalerie
