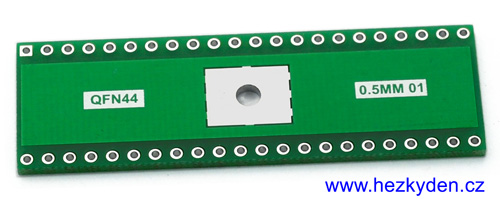

SMD adapter/redukce pro SMD součástky QFN44 s roztečí vývodů 0,50 mm do DIP44/DIL44 s potřebou chlazení.
Oboustranný prokovený plošný spoj s nepájivou maskou a potiskem. Z jedné strany pro připájení čtvercového obvodu QFN-44 s roztečí 0,5mm a z druhé strany je velká chladicí plocha.
- Strana A:
- SMD součástky: QFN-44
- Rozteč SMD vývodů: 0,5 mm
- Strana B:
- Chladicí plocha

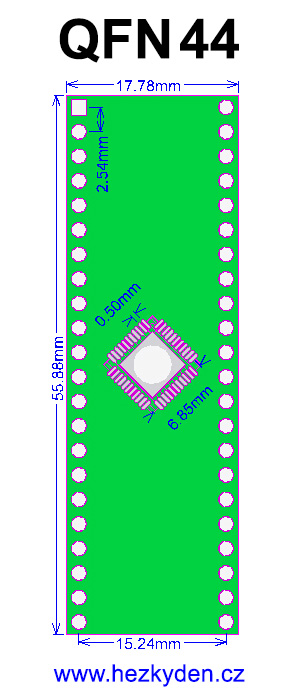

- Plošný spoj (DPS/PCB):
- Redukce do: DIL-44 DIP-44
- Rozteč řad DIL: 15,24 mm
- Rozteč vývodů DIL: 2,54 mm
- Rozměr DPS: 18 × 56 mm
QFN44 DIP44
