3,20 €
Modul spínaného zdroje 3,3V 3A
Nie je na sklade
Zase brzy bude skladem (pro velký zájem dočasně vyprodáno) - prosíme vydržte.

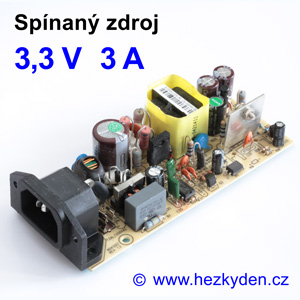

Funkční modul síťového spínaného napájecího zdroje 3,3 V/3 A.
Prodáváme za cenu součástek 🙂 proto se nevyplatí takový zdroj ani stavět ani opravovat.
Klasická montáž (standardní součástky).

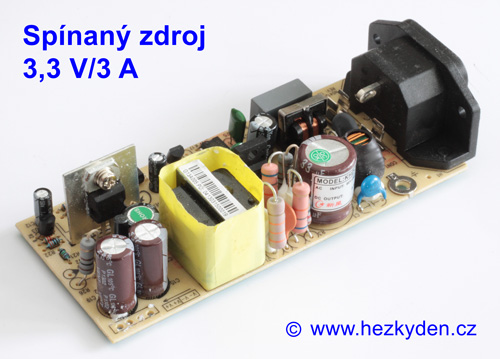

Zapojení spínaného zdroje je klasické. Za vstupní napájecí zásuvkou EURO je pojistka T2A/250V (chybí), tlumivka, usměrňovač a vyhlazovací elektrolyt. Pro řízení zdroje je použit brouk UC3842B. Přenos energie přes oddělovací spínané trafo. Zpětná vazba optočlenem PC817. Na výstupu vyhlazovací tlumivka, elektrolyty a trvalá malá zátěž v podobě výkonového rezistoru.

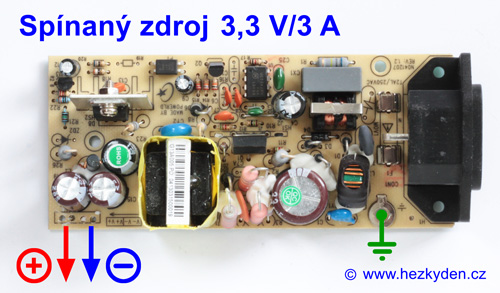

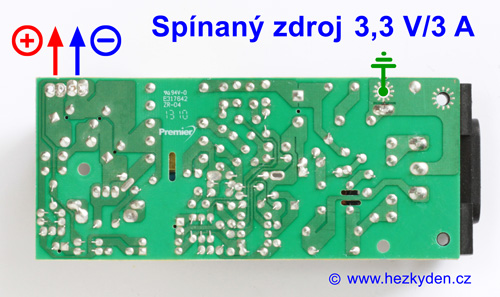

Zapojení výstupu (plus a mínus) poznáte snadno podle polarity výstupního elektrolytického kondenzátoru a popisu na plošném spoji.
Zdroje byly vymontovány z velkých routerů z důvodu změny způsobu jejich napájení přes PoE (centrální správa zálohování napájení). Tyto zdroje jsou v podstatě nové, tj. byly jen vymontovány ze zařízení, které teprve poté bylo nasazeno do ostrého provozu. Po odkoupení jsme jen pár zdrojů namátkou otestovali.
K dispozici jsou desítky kusů.
