Pozitivní (kladný) lineární monolitický třísvorkový stabilizátor řady 78xx v plastovém pouzdru TO220 pro maximální proud 1,5 A.
Stabilizátor obsahuje na čipu vnitřní omezovač proudu (ochrana proti zkratu na výstupu), tepelnou pojistku a ochranu před přepětím, což dělá ze součástky prakticky nezničitelnou.
Pevné napětí
Výběr z několika variant pevných napětí (koncové dvoučíslí znamená napětí):
- 7806, 7808, 7812, 7815, 7818, 7820, 7824
Skladem cca 5 až 100 ks od typu.
Ostatní hodnoty jsou sice již vyprodány, některé jsou však k dispozici pro jiný výstupní proud:

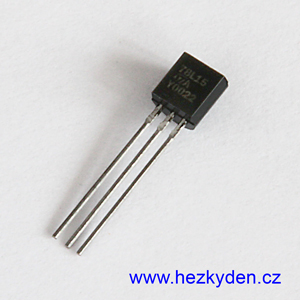

- Stabilizátor 78Lxx – 100 mA
- Stabilizátor 78Sxx – 2 A
Stabilizátor na napětí 5 V je navíc k dispozici i pro jiné proudy:

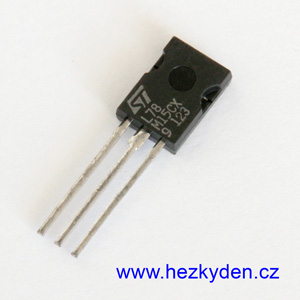

- Stabilizátor 78M05 – 0,5 A
Stabilizátor na napětí 12 V je navíc k dispozici v izolovaném pouzdru:
Elektrické parametry
- Maximální výstupní proud: 1,5 A
- Maximální vstupní napětí: 35 V (40 V pro 7820 a 7824)
- Dropout: 2 V (vstupní napětí musí být minimálně o 2 V vyšší než výstupní)
Odkazy
- Datasheet – web: www.st.com
- Datasheet – PDF: L78xx
- Kniha: Lineární napájecí zdroje
Upozornění
Stabilizátory jsou nepoužité a funkční (jedná se o výprodej ze zrušené prodejny),
avšak vzhledem k ceně jsou prodávány bez záruky – výprodej.
Stabilizátory byly skladovány déle než dva roky, tudíž pro výrobu nevyhovují certifikaci ISO.
