Teplotní senzor DS18B20 s kabelem

5,80

Skladem

ID: 5808     Poslední změna:  9.12.2022

Tento teplotní senzor na bázi obvodu DS18B20 je volitelným doplňkem pro kombinovaný panelový voltmetr/ampérmetr/teploměr/wattmetr.

Možno použít i samostatně pro jiné (vlastní) konstrukce.

  • Délka kabelu: 1 metr
  • Rozměr kovové trubičky se senzorem: ∅6 × 50 mm

Kabel je zakončen malým konektorem pro připojení na zadní panel kombinovaného měřiče.

Zapojení

Připojení kabelu je jednoduché, přesto dávejte pozor na správnou polaritu, jinak nevratně zničíte senzor teploty.

barva vodič funkce
černý zem pro senzor teploty
žlutý měřicí vstup senzoru teploty
červený napájení senzoru teploty

Fotogalerie

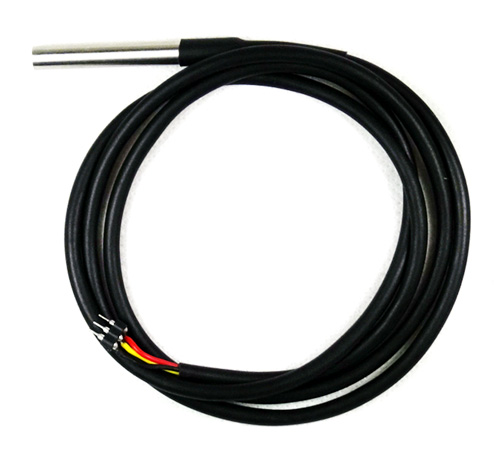

Teplotní senzor DS18B20 s kabelem - komplet
Teplotní senzor DS18B20 s kabelem – celkový pohled

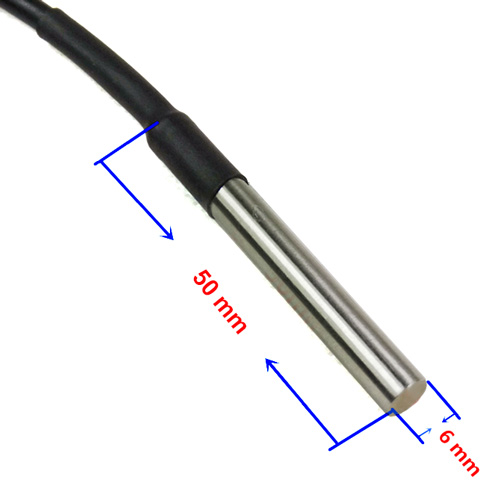

Teplotní senzor DS18B20 s kabelem - detail čidla
Teplotní senzor DS18B20 s kabelem – detail čidla

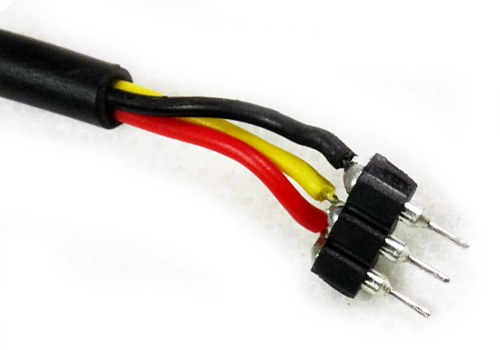

Teplotní senzor DS18B20 s kabelem - konektor
Teplotní senzor DS18B20 s kabelem – konektor
