Teplotní senzor termistor NTC 10k ve vodotěsném šroubu s kabelem délky 1 metr zakončeným konektorem XH2.54mm.
Určeno jako alternativní teplotní senzor pro panelové teploměry a termostaty.
Označení | Rozměr šroubu | Senzor | Klíč |
---|---|---|---|
M6x10 flex Nerez | M6 × 10 mm | pohyblivý | OK10 |

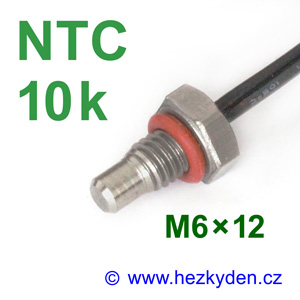

M6x12 fix Nerez | M6 × 12 mm | pevný | OK10 |

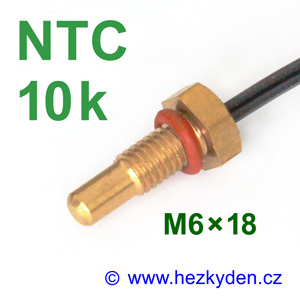

M6x18 fix Mosaz | M6 × 18 mm | pevný | OK10 |

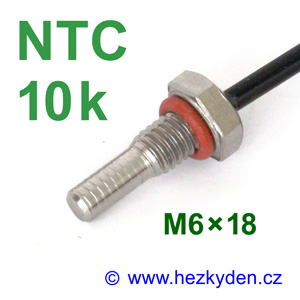

M6x18 fix Nerez | M6 × 18 mm | pevný | OK10 |

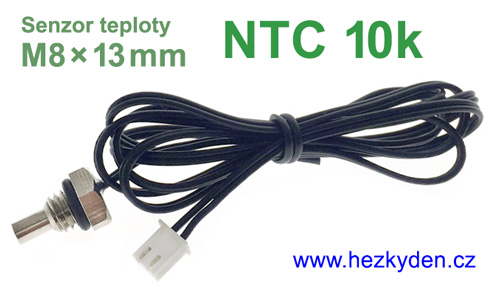

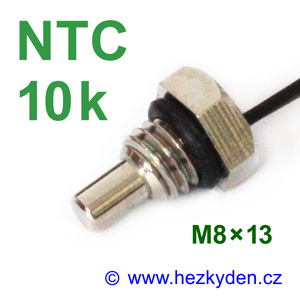

M8x13 fix Nerez | M8 × 13 mm | pevný | OK11 |

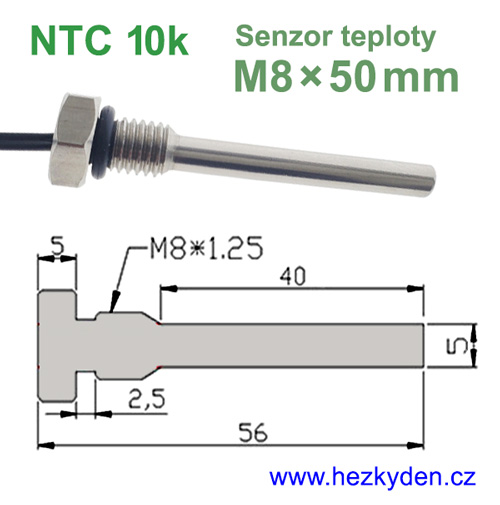

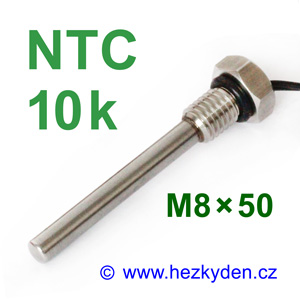

M8x50 fix Nerez | M8 × 50 mm | pevný | OK12 |
Fix (pevný senzor) – Senzor je vodotěsně zalitý uvnitř těla šroubu se šestihrannou hlavou. Ke šroubu je dodávána těsnicí gumička.

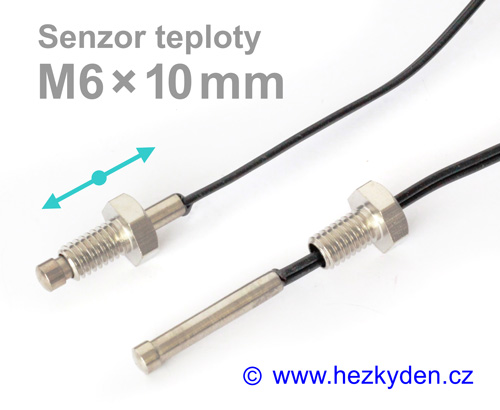

Flex (pohyblivý senzor) – Senzor je vodotěsně zalitý uvnitř nerezového stonku. Ten volně prochází šroubem se šestihrannou hlavou a je pohyblivý v axiálním směru. Stonek nejde ze šroubu vysunout, protože na konci je nálitek ø4,5 mm, který prodlužuje šroub asi o 3,5 mm. Tělo stonku má ø3,6 mm. Celková délka pohyblivého stonku (včetně nálitku) je 25 mm. Detail je níže ve fotogalerii.
Technické parametry senzoru teploty
- Jmenovitý odpor: 10 kΩ (při 25 °C)
- Tolerance hodnoty: ±1 %
- Typ NTC: 3950
- Hodnota B25/50: 3380 K
- Měřicí rozsah: –20..+105 °C
- Izolační odpor: větší než 100 MOhm
Termistor NTC je teplotně závislý rezistor s negativním koeficientem, tj. při zahřátí jeho odpor klesá. Používá se jako citlivý senzor teploty. Na rozdíl od jiných typů senzorů je oblíben pro svoji nízkou cenu a univerzálnost použití.
Použití: ponorné, do kotle, bojlerové, odtah spalin, …
Nesprávně se tento snímač teploty s kabelem (NTC termistor) nazývá jako čidlo teploty, sonda teploty, …
Praktické info
Dostupnost různých variant délek je omezená, takže pokud potřebujete delší kabel, musíte si ho nastavit. Dejte však pozor, aby byl spoj dobře spájen, utěsněn a zaizolován.
Tento typ senzoru nemá polaritu a tak při nastavování kabelu nemusíte dávat pozor na přepólování. Stejně tak dobře ho můžete proměřit obyčejným ohmetrem v multimetru. Při běžné teplotě ukáže hodnotu kolem 10 kΩ (plus mínus nějaký ten kiloohm). Připojení jen dvěma vodiči (dvouvodič).
Dostupnost
Vyráběno na zakázku s délkou kabelu 1 metr. Snažíme se držet skladem varianty přibližně v desítkovém množství.
Fotogalerie

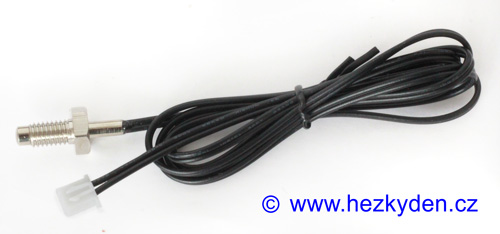

Zakončení teplotního senzoru NTC 10k bílým konektorem XH2.54mm 2pin
