Vf modul TX11 je standardní AM vysílač pro průmyslový kmitočet 433,92 MHz se stabilizací kmitočtu pomocí SAW filtru.
Technická data vf vysílacího modulu TX11
Přesné označení součástky: TX-11 ED 11001
- Napájecí napětí: 5 V (4,75–5,25 V)
- Spotřeba proudu: typ. 30 mA
- Pracovní kmitočet: 433,92 MHz (434 MHz)
- Modulace: 100% AM
- Modulační signál: max. 4 kHz, Umod = 0 / 2 V ±0,6 V
- Výstupní výkon: 15–20 mW (max. 30 dBm)
- Odstup nežádoucích produktů: lepší než 36 dBm (s doporučenou anténou)
- Doporučená anténa: -5 až -8 dB (s doporučeným přizpůsobením)
- Rozměry modulu: 48 x 13 x 3 mm (bez vývodů)
- Délka vývodů: 9,5 mm
- Rozteč vývodů: 2,5 mm
Zapojení vývodů
Číslování vývodů: při pohledu ze strany součástek zleva doprava.
- Napájení +5 V
- GND
- IN
- GND
- GND
- GND
- ANT
Schéma
V katalogovém listu níže.
Certifikace
- Modul odpovídá normě ETS-300220
- V případě použití doporučených antén a jejich přizpůsobení odpovídá modul GP18-1997 ČTÚ.
Obchodní info

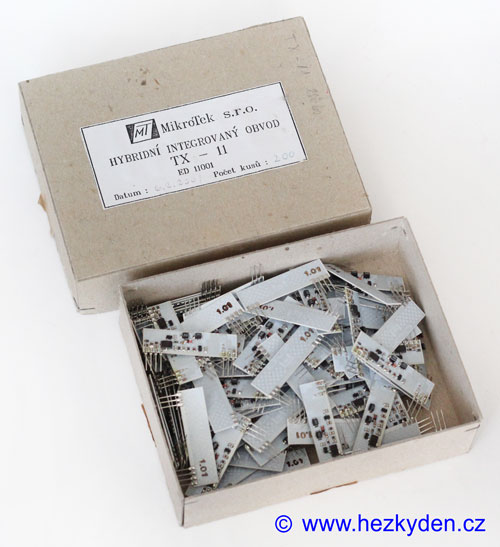

Vyráběla firma MikroTek s.r.o. (dnes již neexistuje) pro Jablotron jako Hybridní integrovaný obvod TX – 11.
Původ a skladová dostupnost
Ze zrušené výroby. Nové, nepoužité. Skladem asi 100 ks (březen 2026).
Odkazy
- Vysílač TX-11 – katalogový list
