USB Doctor Color OLED

11,80

Skladem

Kategórie:
ID: 34568     Poslední změna:  6.7.2022

Multifunkční tester USB s barevným displejem OLED. Napětí, proud, výkon, impedanci zátěže, proteklá energie/kapacita, provozní čas, teplota.

USB Doctor Color OLED - zapojení
USB Doctor Color OLED – zapojení

Klady

Několik měřáků v jednom, napájení z měřeného napětí až do 30 V, OLED displej (tento typ displeje má především výhodu pozorovatelnosti ze širokých úhlů), ovládací tlačítko zezadu.

Zápory

Malý displej a také málo kontrastní pro ostatní údaje než je napětí a proud (titěrná fialová písmenka, která nejsou při denním světle moc vidět).
Při stisku tlačítka není cítit mechanické kliknutí.
Odpojení od napájení vynuluje částečně čítače kapacity/energie/času.

Měření

Hlavní měřené veličiny

Voltmetr i ampérmetr mají čtyřmístné zobrazení bez automatické volby rozsahu (pevná desetinná tečka).

  • Napětí: 00.00 V
  • Proud: 0.000 A

Další technické údaje

  • Vstupní měřené napětí: 3,7–30 V DC
  • Průchozí měřený proud: max 5 A DC (viz níže)
  • Interní snímací odpor: 10 mΩ
  • Přesnost (napětí/proud): ±1/±2 %
  • 4 místa
  • Měření: 2× za sekundu

Samotný měřák žere asi 27 mA při 5 V.
Při poklesu napájení pod 4 V velmi rychle slábne jas a voltmetr neměří přesně. Výrobcem uváděná hranice 3,7 V je skutečně mez, kdy lze údaje na displeji sotva rozeznat.

Dále měří

  • Kumulovanou hodnotu proteklého proudu: 99999 mAh
  • Kumulovanou hodnotu proteklé energie: 99999 mWh
  • Dobu provozu: 99h59min59sek (100 hodin)
  • Teplotu: 0 .. +70 °C (±3 °C)
  • Výkon: 0 .. 150 W
  • Impedanci (odpor) zátěže: 0,5 .. 999.9 Ω
USB Doctor Color OLED - displej
USB Doctor Color OLED – displej
  • Rozměry: 64 × 22 × 11 mm
  • Hmotnost: 28 g včetně krabičky

Rozpoznání rychlého USB dobíjení

Tímto vylepšením se tenhle USB doctor odlišuje od všech ostatních, které jsou na trhu. Zobrazí přímo konkrétní mód (protokol) rychlého nabíjení.

  • QC2.0
  • QC3.0
  • APPLE 2.4A/2.1A/1A/0.5A
  • Android DCP
  • Samsung AFC
  • Huawei FCP
  • Huawei SCP

Doporučujeme

  • Než přikročíte k prozkoumávání funkcí, pořiďte si nějaký levný indikátor výstupu, například USB LED tester, abyste mohli sledovat chování USB doctora.
  • Pro praktické využití mimo počítač 1 – abyste se pohotově mohli napíchnout na cokoliv do 30 V, máme v sortimentu pár USB kabelů s krokodýlky. S jejich pomocí se můžete snadno připojit třeba na akupack, na 12V baterii nebo vývody nabíječky.
  • Pro praktické využití mimo počítač 2 – V kombinaci s USB a krokodýlky se vám vyplatí Napájecí zásuvka s krokodýlky

Ovládání – tlačítko a jeho funkce

Na zadní straně se nalézá tlačítko. Má tyto tři funkce:

  • Jeden krátký stisk – pauza pro čítání kapacity/energie/času. Opětovný krátký stisk spustí pokračování v čítání.
  • Dlouhý stisk (>2 s) – reset kumulované hodnoty čítače kapacity/energie/času *)
  • Dlouhý stisk (>5 s) – otočí displej o 180° – praktická funkce.

*) Odpojení od napájení v podstatě udělá to samé, i když můžou v čítačích zůstat nějaké hodnoty. Softwarový reset je spolehlivější.

USB Doctor Color OLED - tlačítko
USB Doctor Color OLED – tlačítko
USB Doctor Color OLED - otočení
USB Doctor Color OLED – otočení

Praktické rady

Dá se výhodně provozovat se vším, co má na výstupu USB konektor, a nemusí to mít jen 5 voltů.

Pokud tedy budete experimentovat, dodržujte maximální vstupní napájecí napětí do 30 V.

Po čase se můžou zanést piny USB konektoru. Nejen od prachu, ale i od ostatních USB konektorů, jejichž piny nemají kvalitní povrchovou úpravu. Poznáte to podle toho, že napětí se bude při zátěži náhodně měnit (jako když fouká vítr), kontakty tak vykazují přechodový odpor. Stačí kontakty lehce očistit jemným plochým pilníčkem.

Podobná měřidla se prodávají pod různými názvy jako např. USB detector, USB monitor, USB tester, USB meter, USB doctor apod.

Technická data USB protokolů

Staženo z Internetu (bez záruky):

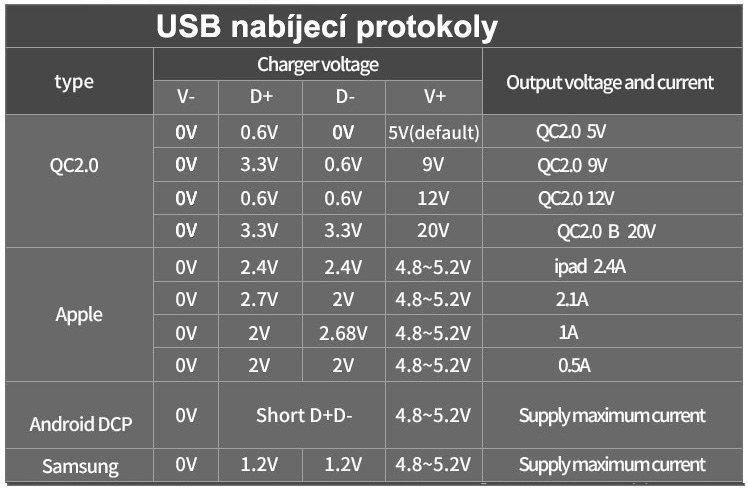

USB nabíjecí protokoly
USB nabíjecí protokoly

Označení produktu:
ZK-UT v1

USB Doctor Color OLED - pouzdro
USB Doctor Color OLED – pouzdro
