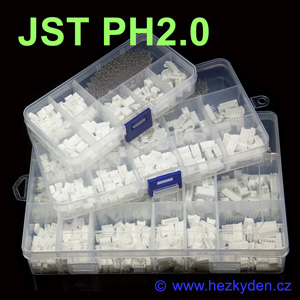

Sortiment malých bílých konektorů JST-PH2.0 je cenově výhodná sada včetně průhledné plastové krabičky. Vyjde vás výrazně levněji než kdybyste konektory kupovali samostatně.
| Název | Celkem | Popis – obsah balení |
|---|---|---|
| rovné kombinovaná malá sada  |
120 ks (320 ks) |
NOVINKA … PH2.0 + XH2.54 rozteč 2.0 + 2.50 mm (2.54 mm) rovné piny do DPS + krimpovací protikusy na kabel po 5–10 ks od konektoru 2+3+4+5 pin krabička 128 × 69 × 23 mm (prodej přes "Konektory JST XH sada") |

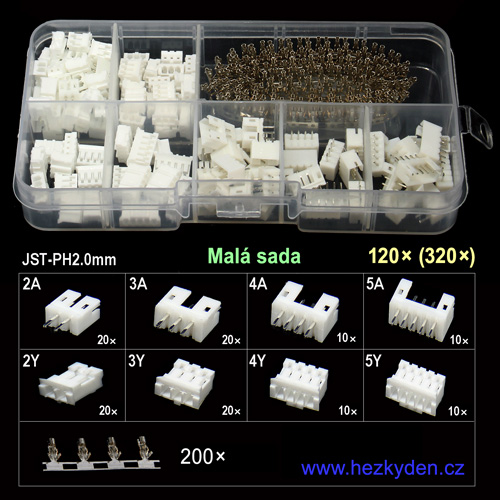

| rovné malá sada |
120 ks (320 ks) |
rozteč 2.00 mm rovné piny + krimpovací dutinky na kabel po 10/20 ks od konektoru 2+3+4+5 pin krabička 128 × 69 × 23 mm |

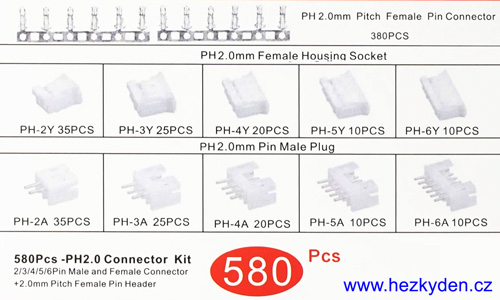

| zahnuté střední sada |
160 ks (540 ks) |
rozteč 2.00 mm zahnuté piny + krimpovací dutinky na kabel po 10/20 ks od konektoru 2+3+4+5+6 pin krabička 175 × 103 × 22 mm |

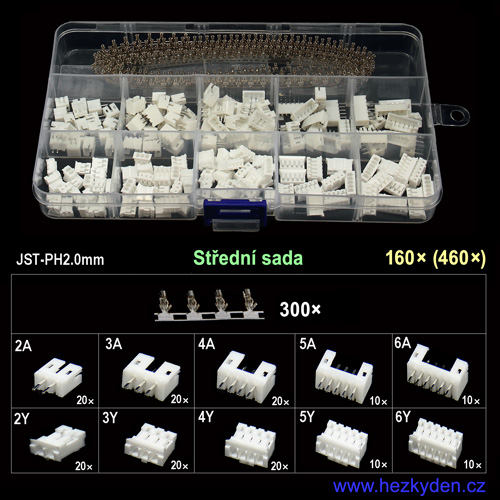

| rovné střední sada |
160 ks (460 ks) |
rozteč 2.00 mm rovné piny + krimpovací dutinky na kabel po 10/20 ks od konektoru 2+3+4+5+6 pin krabička 175 × 103 × 22 mm |

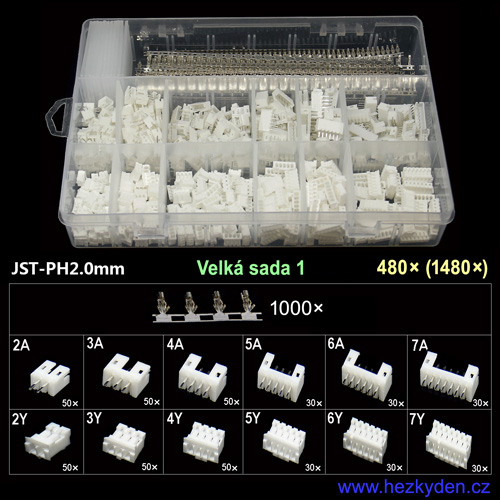

| rovné velká sada 1 |
480 ks (1480 ks) |
rozteč 2.00 mm rovné piny + krimpovací dutinky na kabel po 15/20/30/40 ks od konektoru 2+3+4+5+6+7 pin krabička 195 × 135 × 35 mm |

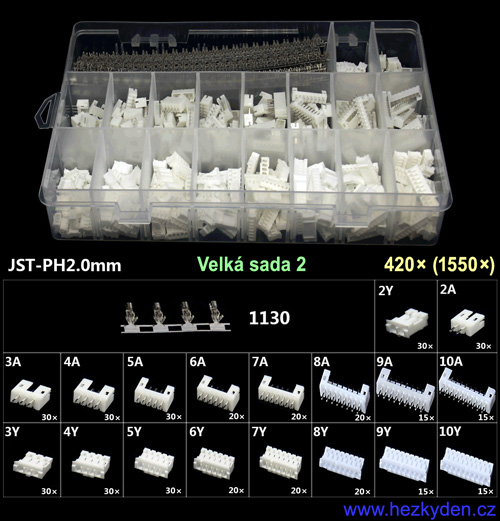

| rovné velká sada 2 |
420 ks (1550 ks) |
rozteč 2.00 mm rovné piny + krimpovací dutinky na kabel po 15/20/30/40 ks od konektoru 2+3+4+5+6+7+8+9+10 pin krabička 195 × 135 × 35 mm |
Přesné počty konektorů a pinů jsou uvedeny níže.
Charakteristika
Plastové konektory se zámkem (ochrana proti přepólování a samovolnému rozpojení) typu PH s roztečí 2.0 mm. Někdy se označují jako konektory XH 2.00 mm.
Sady konektorů jsou v plastových organizérech stejné velikosti, které si můžete koupit v našem shopu i prázdné (viz obrázek vpravo).
Úsměvná poznámka:
Některé konkurenční servery uvádějí zcela zcestně jiné množství kusů (například 320 ks u malé sady). To jsou však čínské počty. Jako kusy totiž započítávají piny do konektorů jednotlivě, aby to vypadalo, jako že je těch konektorů hodně.
Praktické info

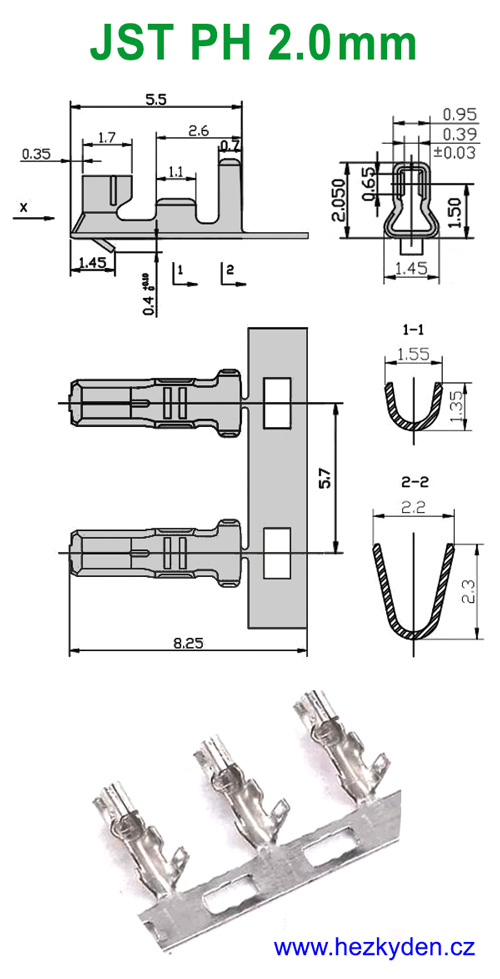

Správné provedení krimpování ukazuje následující obrázek detailu pinu. Pokud zapájíte do pinu vodič v nevhodném místě (v oblasti izolace), vodič se po chvíli používání ulomí. Stejně tak k tomu může dojít v tom případě, že ocínujete vodič a pájka navzlíná dále do kablíku pod izolaci. Tím přestane být kablík za pinem ohebný a pružný, a po několikerém zasunutí/vysunutí konektoru odpadne. Ruční práce nikdy nedosáhne kvality strojového zpracování konektorů. Proto prodáváme i hotové nakrimpované kablíky (viz níže).
Sady konektorů JST-PH2.0
Neberte prosím počty konektorů a pinů dogmaticky. Občas dodavatel jemně mění množství v sadách a ani nám o tom dopředu nedá vědět. Snažíme se takovým situacím předcházet pečlivou kontrolou při příjmu, ale jsme jenom lidi.
Rozměry
Fotogalerie

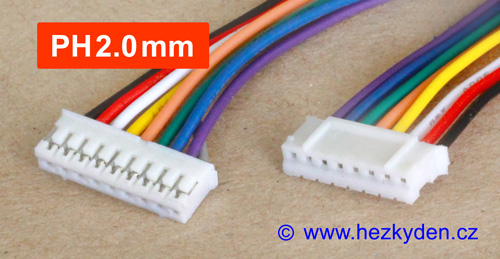

Ukázky konektorů JST PH-2.0-mm
Redukce
Pro konstrukci redukce jsou vhodné tyto miniaturní destičky se dvěma nebo třemi řadami vzájemně propojených otvorů:
JST PH2.0
Konektory nabízíme v těchto kombinacích:
- Kabely s konektory JST PH na jedné straně
- Kabely s konektory JST PH na obou stranách
- Konektory JST PH do plošného spoje
- Sady konektorů JST PH (právě zobrazeno)
