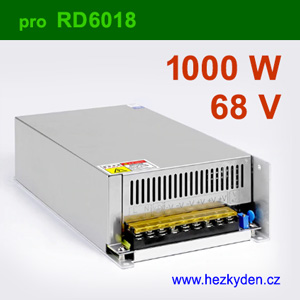

Síťový spínaný zdroj určený pro vestavbu do originální kovové přístrojové krabičky/skříně dimenzovaný pro zdroj RD6018.
| Síťový zdroj | Rozměry | Určeno pro DC/DC měnič |
Přístrojová krabice |
|---|---|---|---|
| S-400-60 | 215 ×115 × 50 mm | RD6006/RD6006W | S06A |
| S-800-65 | 241 × 125 × 65 mm | RD6012/RD6012W RD6018/RD6018W |
S12A |
| S-1000-68 | 241 × 125 × 65 mm | RD6018/RD6018W | S12A |
| S-1200-68 | 242 × 125 × 65 mm | RD6024/RD6024W | S12A |
| S-1500-68 | 242 × 125 × 65 mm | RD6024/RD6024W | S12A |
Parametry síťového zdroje
- Jmenovité výstupní napětí: 68 V DC stejnosměrné *)
- Maximální výstupní proud: 17 A
- Jmenovitý výstupní výkon: 1000 W
- Vstupní střídavé napětí: přepínatelné 100–120 V/200–240 V AC, 50–60 Hz
- Účinnost: okolo 86 %
*) Výstupní napětí lze v malém rozsahu regulovat trimrem.
Zdroj obsahuje interní ventilátor, který se spouští v závislosti na teplotě.
Rozměry
241 × 125 × 65 mm
Nutný prostor
Výrobce
- Model: XJ-S1000W-68V nebo také S1000W68V
- Výrobce (značka): XJ (Čína)
Praktické poznámky
Napravo od výstupních svorek je trimr, kterým lze jemně regulovat výstupní napětí v rozsahu přibližně 5 %. Před připojením se prosíme ujistěte, že výstupní napětí nepřesáhne 70 V, jinak byste riskovali zničení přístrojového měniče RD6018.
Doporučení od výrobce: v RD6018 nastavte maximální limit výkonu 950 W.
Fotogalerie
Bližší popis a obrázky připravujeme.
