Síťový zdroj S-400-60

51,60

Skladem

Kategórie:
ID: 21400     Poslední změna:  12.9.2023

Síťový spínaný zdroj řady S400 určený pro vestavbu do originální kovové přístrojové krabičky/skříně pro měnič RD6006.

Síťový zdroj Rozměry Určeno pro
DC/DC měnič
Přístrojová krabice
S-400-60 215 ×115 × 50 mm RD6006/RD6006W S06A
S-800-65 241 × 125 × 65 mm RD6012/RD6012W
RD6018/RD6018W
S12A
S-1000-68 241 × 125 × 65 mm RD6018/RD6018W S12A
S-1200-68 242 × 125 × 65 mm RD6024/RD6024W S12A
S-1500-68 242 × 125 × 65 mm RD6024/RD6024W S12A

Parametry spínaného zdroje

  • Jmenovité výstupní napětí: 60 V DC stejnosměrné *)
  • Maximální výstupní proud: 6,7 A
  • Jmenovité výstupní výkon: 400 W
  • Vstupní střídavé napětí: přepínatelné 100–120 V/200–240 V AC, 50–60 Hz

*) Výstupní napětí lze v malém rozsahu regulovat trimrem.

Zdroj obsahuje interní ventilátor, který se spouští v závislosti na teplotě.

Rozměry

215 ×115 × 50 mm

Nutný prostor v okolí ventilátoru.

Dokumentace

Výrobce

  • Model: S-400-60 nebo také S400W60V či S400-60
  • Výrobce (značka): NVVV (Čína)
  • Certifikace: CE, ISO9001
  • Design: HK Ming Wei Electrical Limited
  • Výroba: Wenzhou Junling Electric

Praktické poznámky

Napravo od výstupních svorek je trimr, kterým lze jemně regulovat výstupní napětí v rozsahu přibližně 5 %. Před připojením se prosíme ujistěte, že výstupní napětí je 60 V, poté pro správnou funkci zdroje RD6006 trimrem nastavte výstupní napětí 65 V.

Fotogalerie

Další popis a obrázky připravujeme.

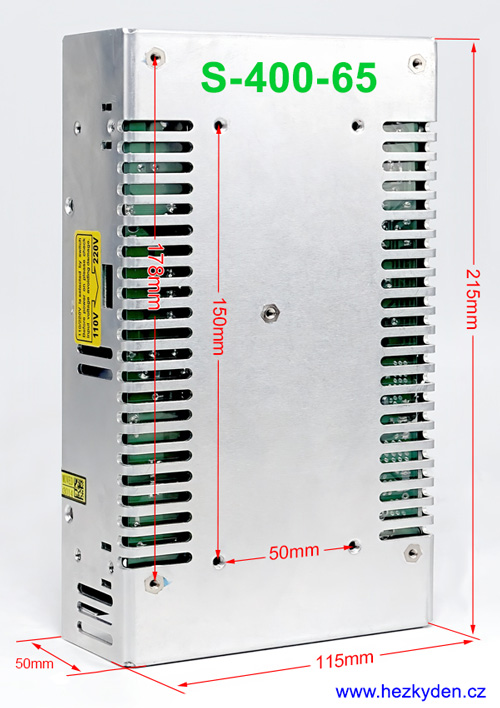

Síťový zdroj S-400-65 rozměry
Síťový zdroj S-400-65 rozměry

S-400-65 / S-400W-65V / S400-65V
