Skleněné dolaďovací kondenzátory TESLA řady WK 701 xx.
Dielektrikum tvoří skleněná trubička. Postříbřený mosazný píst je ovládaný ladicím šroubem.
Přehled typů
| Typ | Označení | Rozsah |
|---|---|---|
| 04 | WK 701 04 | 1.5–14 pF |
| 05 | WK 701 05 | 1.2–9 pF |
| 09 | WK 701 09 | 0.5–5 pF |

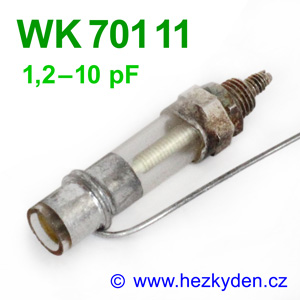

| 11 | WK 701 11 | 1.2–10 pF |

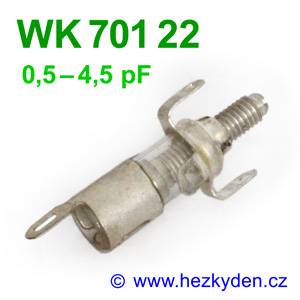

| 22 | WK 701 22 | 0.5–4.5 pF |
Bližší údaje v katalozích níže.
Původ a skladová zásoba
Ze zrušené firmy. Nové, dosud nepoužité. Skladem pár desítek kusů od každého typu (říjen 2025).
Stáří asi 40 let. Mírně zašlé stříbřené šrouby.
Odkazy
- Katalog elektronických součástek, konstrukčních dílů bloků a přístrojů, svazek 3 – pasivní a konstrukční součástky pro elektroniku, 1988, část 8 – Dolaďovací kondenzátory skleněné, str. 395–396
teslakatalog.cz - katalog TESLA – Pasivní elektronické součástky, 1990, str. 52–53, kap. 8.3.5 Ostatní kondenzátory
